小型集塵機・集煙機
ヒューム吸煙装置

はんだ付け作業、レーザーマーカーなどで発生する人体に有害なヒューム(煙)を回収します

はんだ付け、レーザーマーカーなどの集煙に最適です。集煙する環境や用途に応じたタイプのラインナップと、様々なオプションがございます。

特長

微粒子成分の捕集
高性能フィルタにより細かい煙の粒子も除去
消臭効果
粒状活性炭フィルタにより臭い成分を除去

※KSC2-U01、T01は5kgの活性炭を搭載し、抜群の消臭効果

コンパクト設計
キャスターも付いており、移動、設置が容易
メンテナンスが簡単
差圧計によりフィルタ管理が容易に行えます。またフィルタ交換は工具不要です
豊富なオプション
フットスイッチ、風量調節、差圧計、各種信号取り出しなど便利なオプションを取り揃えております
豊富なラインナップ
14kPaの高静圧仕様や、10m³/minの大風量タイプもございます

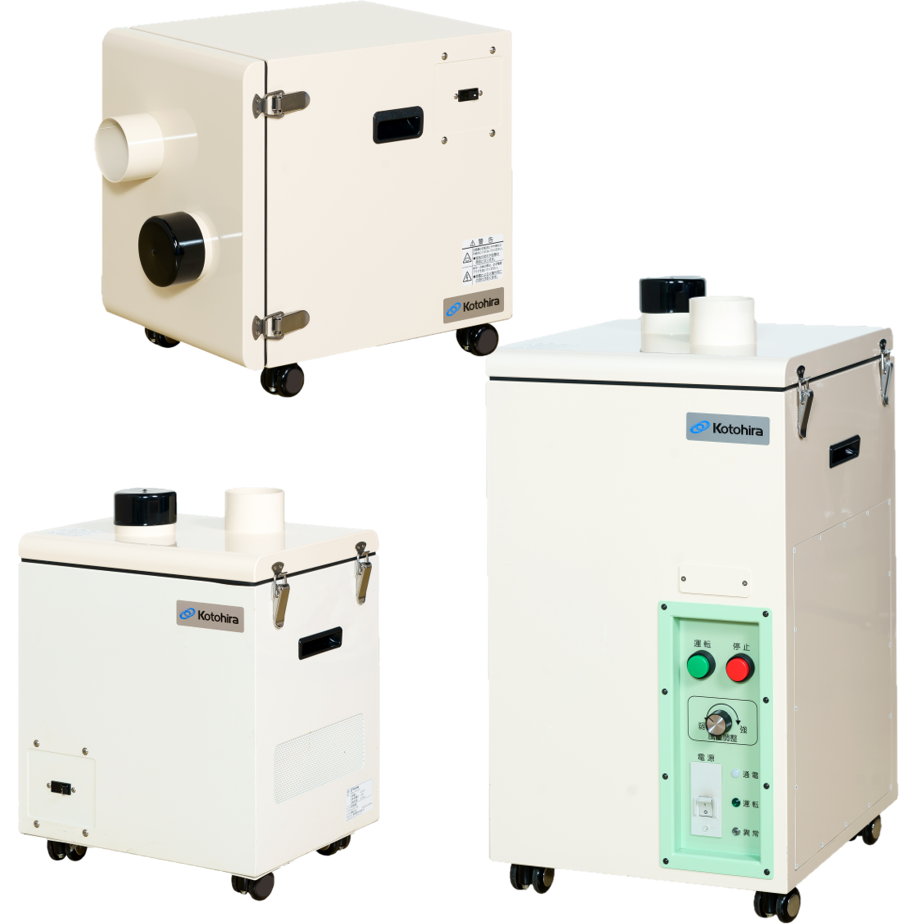

各ラインナップの特長

カタログ仕様図取説ダウンロード

用途

・はんだ付け作業で発生するヒュームの除去
・レーザーマーカーで発生するヒュームの除去
・その他、作業環境における局所吸煙に使用できます

はんだヒュームについて

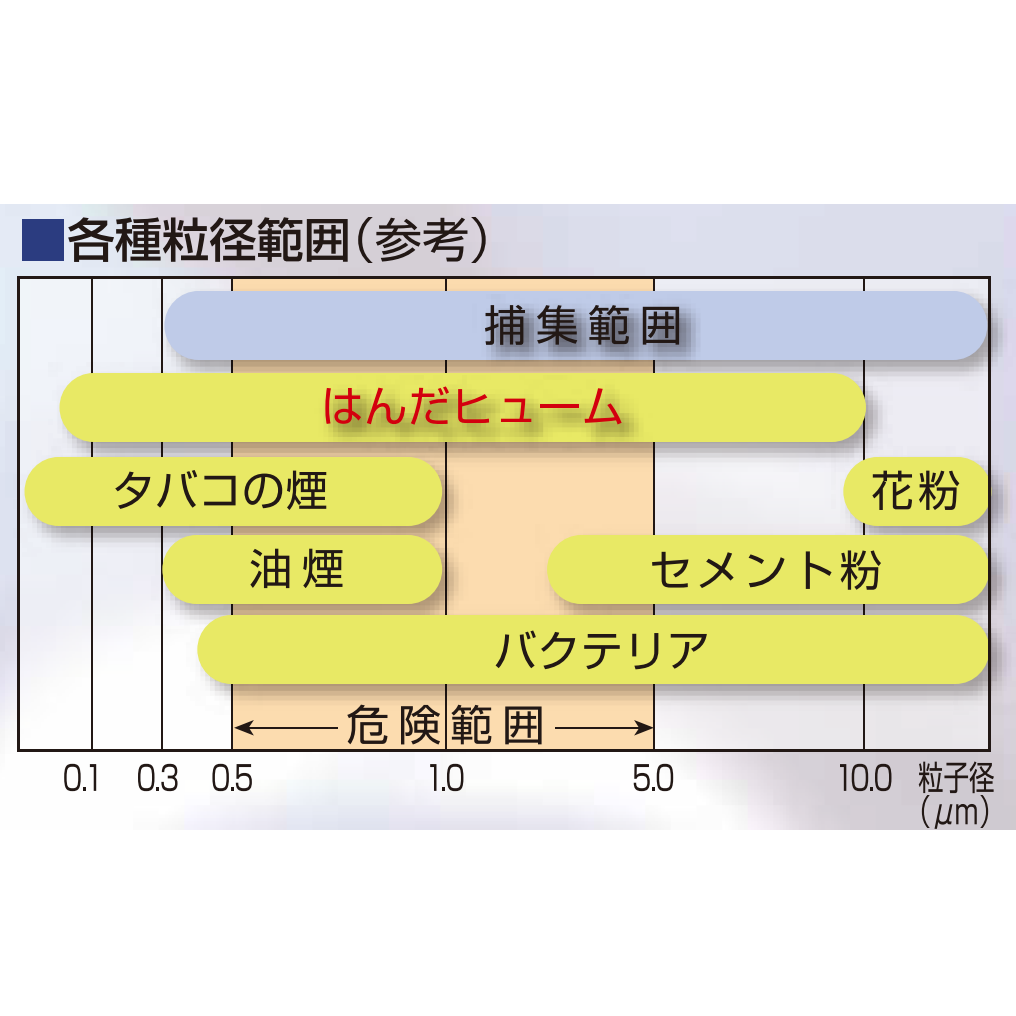

はんだから発生するヒューム(煙)に含まれる有害物質(粒子)の大きさは、一般的に0.05~10µmと言われています。その中で特に人体に危険とされる粒子の大きさは0.5~5µm(肺の中に蓄積される大きさ)とされています。
 これらの有害物質は刺激性物質が多く含まれ、咽喉や目などの痛み、喘息などの症状を発生させます。また、人体への接触により皮膚への刺激やアレルギーなどの症状も発生させることもあります。はんだ付け作業において吸煙装置等、環境改善機器の設置が推奨されています。

構造

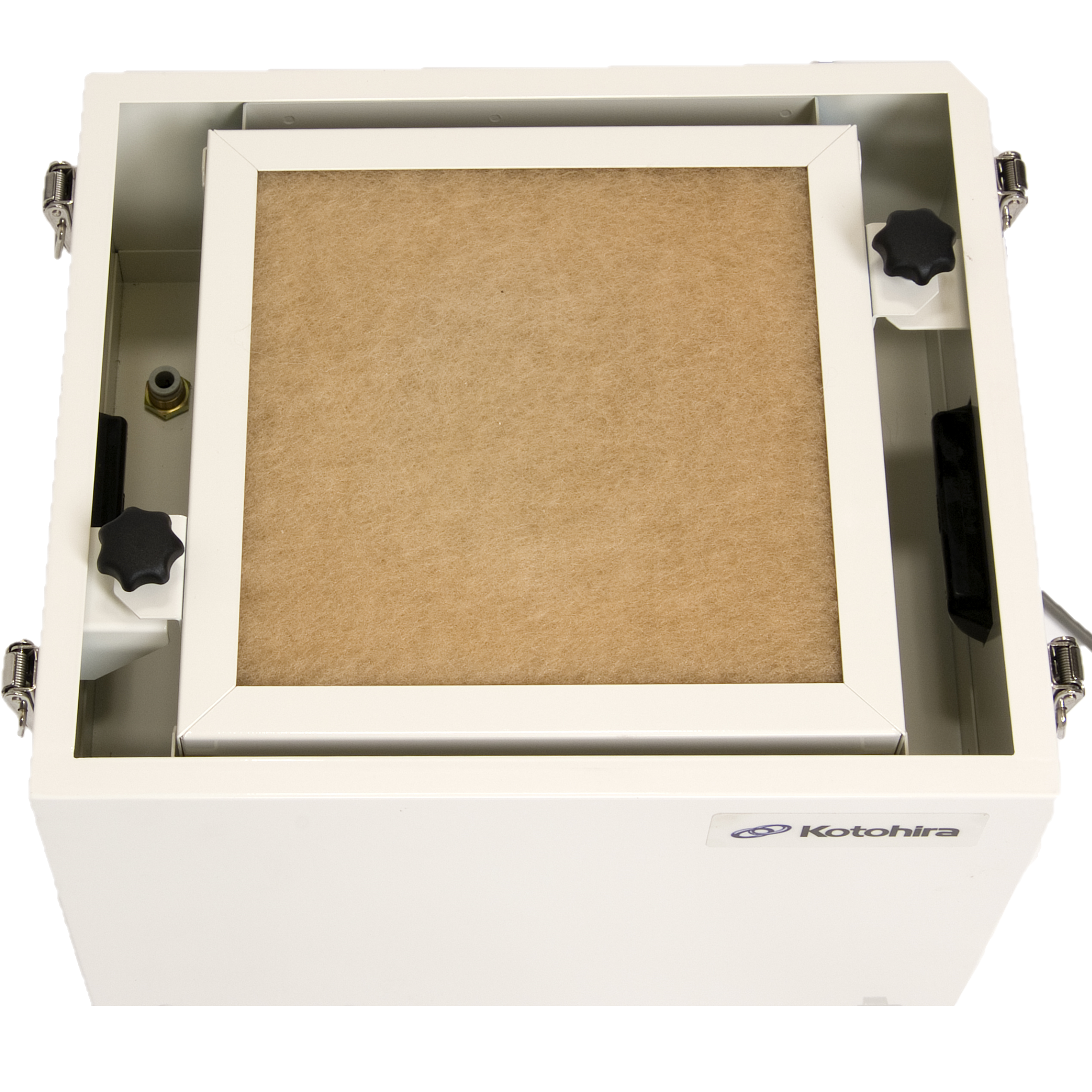

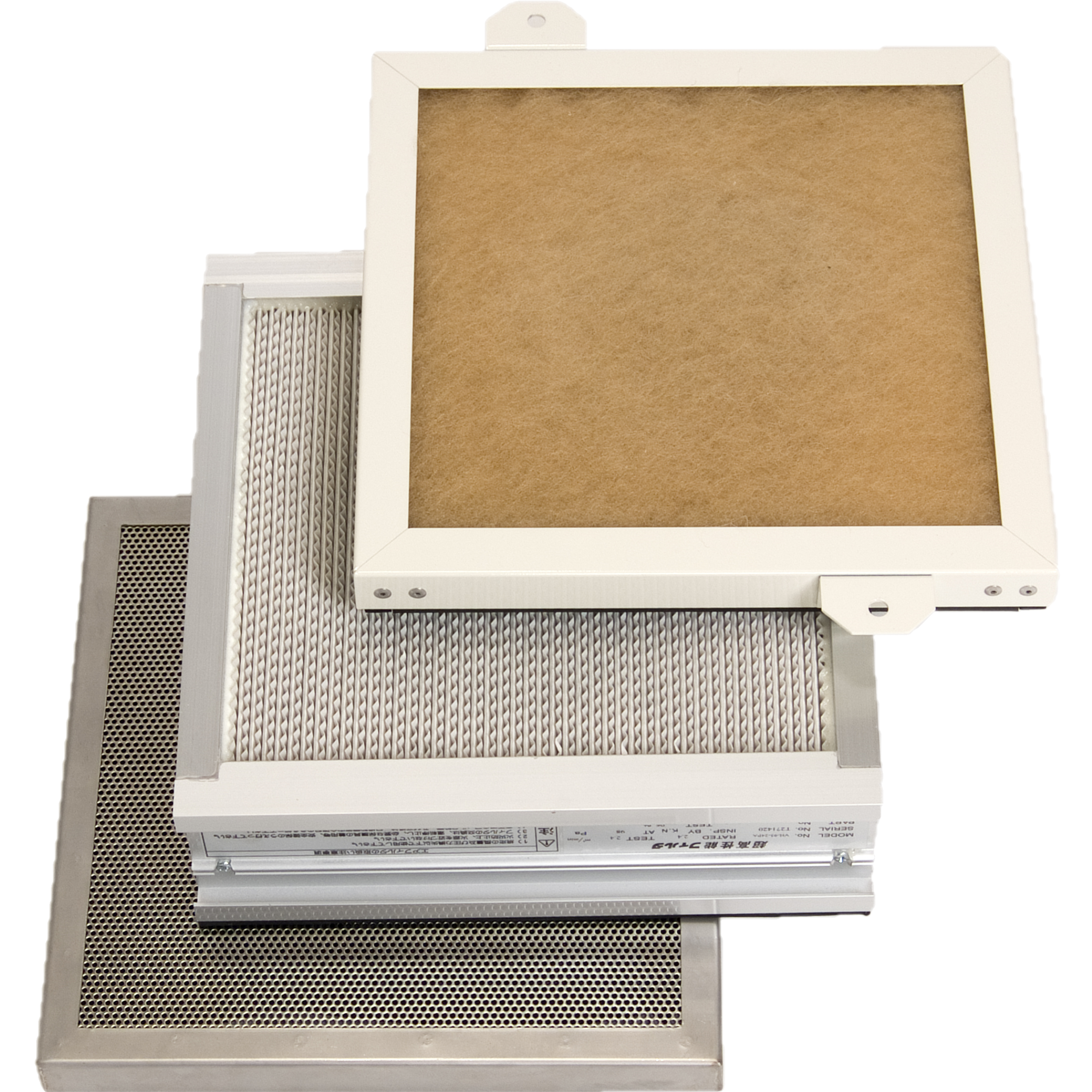

プレフィルタ
10µmまでの粒子を90%以上捕集
メインフィルタ
微粒子を捕集

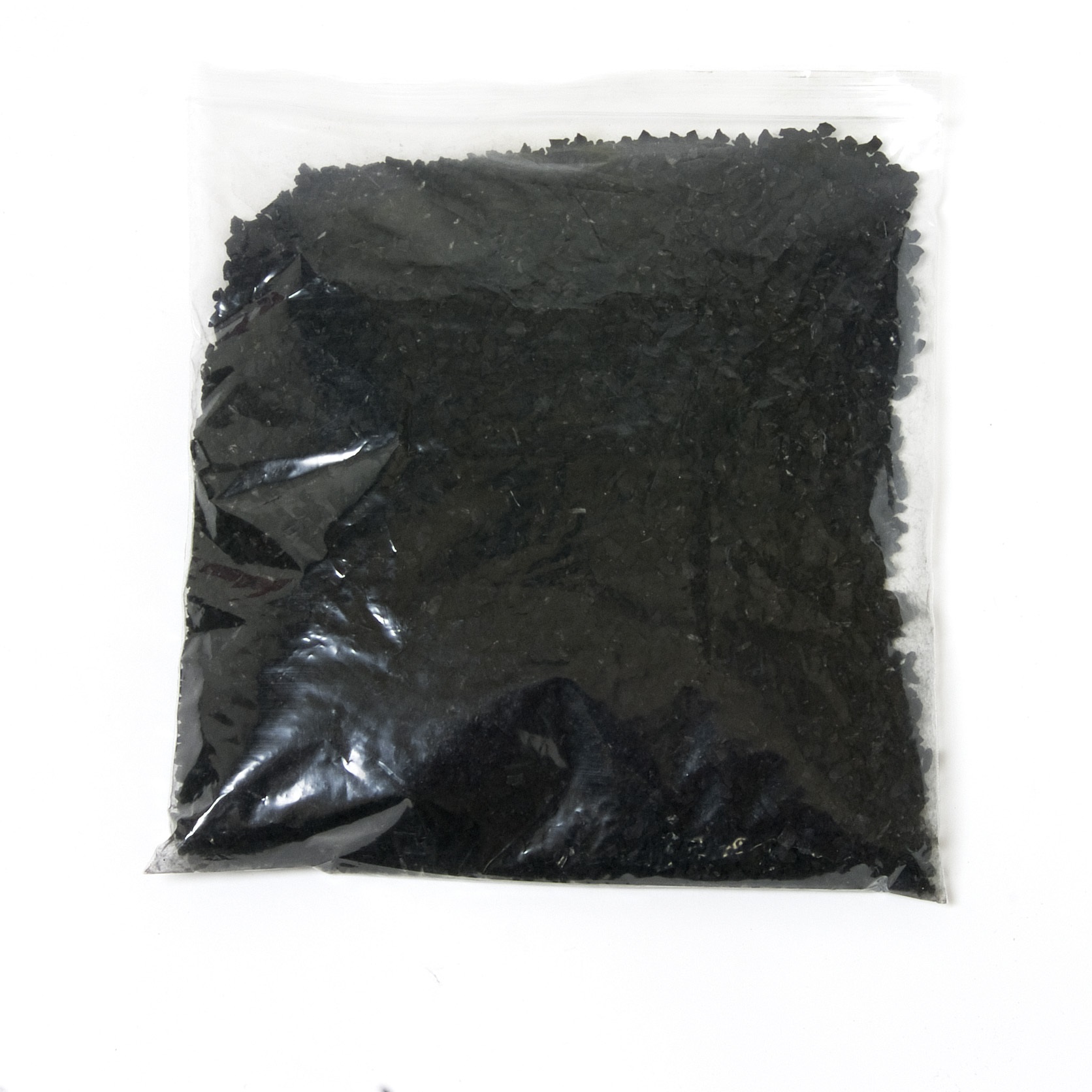

活性炭フィルタ
臭い成分を捕集

※フィルタ交換は工具不要で簡単に行えます!

仕様

  縦置きタイプ
横置きタイプ
  縦置きタイプ 横置きタイプ
型式 KSC-Z01(-200) KSC-Y01(-200)
電源 AC100V(単相200V)50/60Hz
消費電力(W) 120
処理風量 (m³/min)※1 3.5
処理風速(m/s) 13.2
捕集率 0.3µmまでの粒子を95%以上捕集
最大静圧(kPa) 0.56
外形寸法(mm) W350×D300×H468 W450×D300×H394
質量(kg) 14 16
ダクト径 Φ75
騒音(dB(A))※2 65
安全装置 サーキットプロテクタ使用
電流制限自動復帰(温度保護)

※1) ダクトΦ75×2m使用時の風量
※2) 本体より1m位置にて測定

  大風量タイプ 6立米タイプ(縦置きタイプのみ)
  大風量タイプ 6立米タイプ(縦置きタイプのみ)
型式 KSC-T01 KSC-X01
電源 AC100V 50/60Hz AC100V(オプション:単相200V、3相200V)50/60Hz
消費電力(w) 825 370
処理風量(m³/min)※1 10.0 5.7
処理風速(m/s) 22 21.5
捕集率 96%以上(JIS比色法) 0.3µmまでの粒子を99.99%以上捕集
最大静圧(kPa) 2.6 1.3
外形寸法(mm) W550×D650×H905 W350×D400×H664
質量(kg) 70 32
ダクト径 Φ100 Φ75
騒音(dB(A))※2 69 68
安全装置 漏電遮断器
インバーター異常検知

※1) ダクト装着時の風量
※2) 本体より1m位置にて測定

  高静圧タイプ 中風量・中静圧タイプ
  高静圧タイプ 中風量・中静圧タイプ
型式 KSC2-U01 KSC-D05
電源 AC100V 50/60Hz AC単相200V 50/60Hz
消費電力(W) 600 1450
処理風量(m³/min)※1 1.6 5
処理風速(m/s) 30 19
捕集率 0.3µmまでの粒子を95%以上捕集 0.3µmまでの粒子を99.99%以上捕集
最大静圧(kPa) 14 4.5
外形寸法(mm) W350×D400×H678 W350×D400×H664
質量(kg) 34 35
ダクト径 Φ50 Φ75
騒音(dB(A))※2 61 74
安全装置 サーキットプロテクタ 漏電遮断器

※1) ダクト装着時の風量
※2) 本体より1m位置にて測定

消耗品

本体型式 交換用プレフィルタ型式 交換用メインフィルタ型式 交換用活性炭型式
KSC-Z01 KSC-PF01 KSC-HP01 KSC-CH01
KSC-Y01
KSC2-U01 KSC-U01-CHF
KSC-X01 KSC-X01-PF KSC-X01-HP02 KSC-X01-CH
KSC-D05
KSC-T01 KSC-T01-PF KSC-T01-MP KSC-T01-CH

部材

本体型式 硬質ダクト ダクトバンド 吸引フード
KSC-Z01 KSC-HOP01 KSC-BOP01 KSC-COP01
KSC-Y01
KSC-D05
KSC-X01
KSC2-U01 KSC-U01-HOP0502 KSC-U01-BOP050
KSC-T01 KSC-T01-HOP3M KSC-T01-BOP

オプション

型式 KSC-Z01 KSC-Y01 KSC-X01 KSC-D05 KSC2-U01 KSC-T01
フットスイッチ KSC-FOP02 KSC-Y01-FOP02 KSC-X01-FOP
風量調節 KSC-SOP01 KSC-Y01-SOP01 標準装備 標準装備 標準装備 標準装備
差圧計 KSC-POP01 KSC-Y01-POP01 KSC-X01-POP KSC-D05-POP KSC-U01-POP KSC-T01-POP
分岐用天板 KSC-TOP01 KSC-Y01-TOP01 KSC-X01-TOP KSC-D05-TOP KSC-U01-TOP050
ファン異常検知信号出力 KSC-WOP02 KSC-Y01-WOP02 標準装備 標準装備
差圧信号出力 KSC-ROP02 KSC-Y01-ROP02 KSC-X01-ROP KSC-D05-ROP KSC-U01-ROP KSC-T01-ROP
外部操作用端子 KSC-VOP02 KSC-Y01-VOP02 標準装備 標準装備 標準装備 標準装備
排気用ダクト KSC-Y01-DOP02 KSC-U01-DOP075 KSC-T01-DOP100
200V対応 単相AC200V KSC-Z01-200 KSC-Y01-200 KSC-X01-200S 標準
三相AC200V KSC-X01-200T
