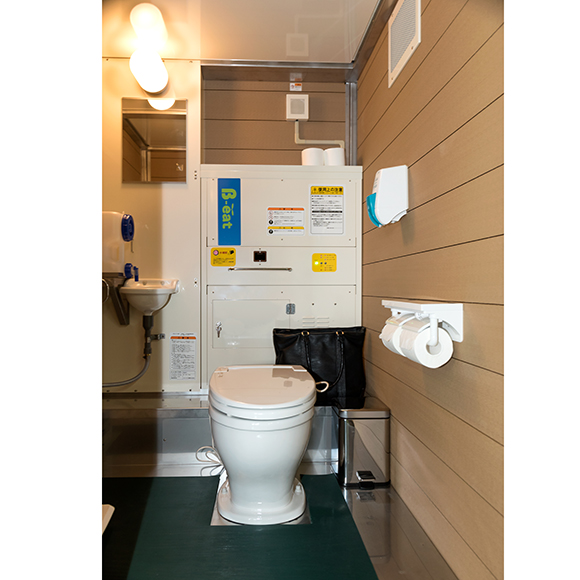

快適トイレとは、国土交通省が定めた、建設現場で快適に使用できる仮設トイレのことです（平成２８年１０月１日以降に入札手続きを開始する土木工事から導入）。特に近年増加している女性作業者が使用しやすいように、洋式便座や照明設備、施錠付ドアはもちろん、着替え台、小物置き、鏡付洗面台などの機能が付いているため、着替えやお化粧直しなどもしやすい仕様になっています。さらにコトヒラ工業の快適トイレは「バイオトイレ」であるメリットを活かし、独自のコンピューター制御により臭気の発生を抑えているため、いやな臭いがせず、より快適にご使用いただけます
バイオトイレの特長
- 水を使わない
- バイオトイレは自然界や排泄物に生息している微生物を利用して、排泄物を水と炭酸ガスなどに分解消化する環境にやさしいトイレです。
また水を使用しないことで、省資源トイレとして環境負荷を低減。微生物を増殖させる母材にはバイオチップ（間伐材の杉チップ）を使用。排泄物の分解処理を効率よく行います。 - 汲み取り不要
- 微生物を増殖させる母材は杉のバイオチップを使用。メカトロニクス技術を駆使し、微生物の増殖環境を最適化することにより排泄物を24時間程度で分解。
消化槽内に残った炭酸ガスと余剰水分を蒸発させ、大気に放出してしまいますので、汲み取りは不要です。 - いやな臭いがありません
- コンピューターで、微生物が生息・増殖する環境（水分・温度・酸素）を自動制御。微生物の活発な活動で臭気の発生を自動制御で抑制し、快適な使用環境を提供します。
快適バイオトイレの特長
快適トイレとは？
国土交通省では、建設現場を男女ともに働きやすい環境とする取組の一環として、男女ともに快適に使用できる仮設トイレを「快適トイレ」と名付け、その「快適トイレ」に求める標準仕様について、平成28年8月4日に公表しました（下記参照）。
- 「快適トイレ」の標準仕様(用途・構造ページ参照）を満たしています
- 汲み取り式などの「快適トイレ」と比較して、いやな臭いがしない、汲み取り不要、水を使わないなどのメリットがございます
- 既存の標準仕様のバイオトイレを「快適トイレ」仕様にする手洗い室オプションや軽トラックに搭載する車載型タイプのラインナップもございます
構造
仕様
| 型式 | KE-T143BY | |
|---|---|---|
| 電源 | 単相AC100V（50/60Hz） | |
| 許容電源電圧変動範囲 | AC100±10V | |
| 最大運転電流 | 12.5A（電熱装置定格消費電力1250W） | |
| 接地 | D種接地 | |
| 漏電遮断機 | 15mA-0.1sec、過電流保護付（2E、15A-AC100V） | |
| 電源コード | 平行プラグ付コード（長さ6.5m）、アース線付 | |
| 外形寸法(mm) | W1476×D1786×H2620 | |
| 質量(kg)（バイオチップ含む） | 約750 | |
| 設置環境 | 設置区分 | 屋外用 |
| 周囲温度 | -5～+35°C | |
| 周囲湿度 | 40～80%RH | |
| 雰囲気 | 引火性ガス、腐食性ガス、著しい塵埃がないこと。近くに可燃物がないこと。 | |
| 外郭の構造 | 屋外用防滴構造（非密閉形） | |
| 材質 | SUS304等、亜鉛メッキ銅版+塗装、再生木材 | |
| 消化槽 | 便座 | 非水洗型洋式便座（陶器製） |
| 容量 | 消化槽容量：200ℓ、バイオチップ充填量：120ℓ | |
| 処理方式 | 微生物による分解方式 | |
| 最大処理能力 | 使用回数：70回/日（420回以内/週） | |
| 運転方式 | 自動運転（PLC制御） | |
| 運転音 | 60dB以下 | |
| 室内灯・表示灯 | 室内灯 | LED電球50W相当（人体検出時自動点灯） |
| 使用禁止灯（赤） | 点灯：使用回数オーバー、点滅：機械トラブル | |
| 状態表示灯（表示パネル） | POEWR（緑）：電源表示 | |
| 状態表示（赤・橙）：運転状態と機械トラブルの内容を点灯・点滅で表示 | ||
| 水補給ランプ（赤）：水分補給を点滅で表示 | ||
| 安全装置 | 漏電遮断機、温度過昇防止、攪拌過負荷自動停止 | |
| メンテナンス | 約1年に1回、バイオチップ（別売）を交換してください。 | |
| 付属品 | ドアキー（2） | |
| 内装品 | フィッティングボード、サニタリーボックス、コートフック | |
| 便座除菌クリーナー、鏡付手洗セット※1、タオル掛け | ||
| 換気ファン、ピクトサイン、予備トイレットペーパー置き場 | ||
仕様のピンク色の文字は、快適トイレ対応機能です。
※1 手洗水の補給・排水の破棄は、管理者にて実施してください。
車載タイプ
車載タイプにオプションをプラスするだけで快適バイオトイレに！
| 型式 | KE-T127A |
|---|---|
| 電源コード | 接地2P電源コード（長さ1.7m） |
| 電源・最大運転電流 | 単相AC100V（50/60Hz）・最大7.2A |
| 外形寸法（mm） | W1540×D1155×H1831（天井収納時） |
| W1540×D1155×H1997（天井開放時） | |
| 質量(kg)（バイオチップ含む） | 245 |
| 設置環境 | 周囲温度：-5～+35°C/周囲湿度：40～80%RH |
| 最大処理能力 | 最大使用回数：40回/日（240回以内/週） |
| 消化槽 | 消化槽容量：117ℓ、バイオチップ充填量：45ℓ |
| 安全装置 | 便座蓋オープン時は攪拌停止、漏電遮断器、攪拌過負荷自動停止 |
| 運転方式 | 自動運転（PLC制御） |
| メンテナンス | 約半年に1回、バイオチップを交換してください ※使用条件により交換期間は短くなります |
| オプション | 吊り金具 |
| 鏡、手洗器セット、ピクトサイン、サニタリーボックス |
資料ダウンロード
消耗品
| バイオチップ 30ℓ入り/1袋 | 推奨洗剤スプレータイプ 180mℓ/1本 |
|---|---|
 |
 |
| 微生物の増殖母材です。杉の間伐材は微生物が増殖しやすく、排泄物の分解に最適な形状に特殊カットしたものです。攪拌磨耗に強く、耐久性にも優れています。 | スプレーしてひと拭き、天然オレンジの爽やかな香りの天然リモネン配合クリーナー。石油系原料・重金属・毒性の高い溶剤を含まない環境にも優しい中性クリーナーで、バイオトイレ内の微生物を死滅させることもありません。 |
バイオトイレの補助金について
国土交通省は、「快適トイレ」としての標準機能を満たした製品を導入する際にかかる費用において、45,000円/基・月を上限として補助金を出しております。また、男女別に設置する場合には、2基まで費用を計上するとしております。
