クリーンルーム用集塵機

クリーンルームなどでの局所集塵に最適です。用途に応じた風量・静圧ごとのラインナップがございます。

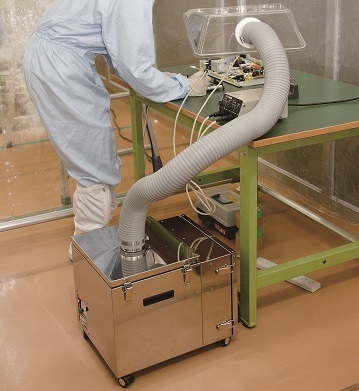

クリーンルーム用集塵機とは、クリーンルームなどで発塵が伴うような作業や装置からの発塵があるような場合に、局所集塵し、HEPAフィルタを通して排気エアーをクリーンにして室内に戻す集塵機です。コトヒラ工業のクリーンルーム用集塵機は4層のフィルタ構造(プレフィルタ→中性能フィルタ→活性炭シート→HEPAフィルタ)で、微粒子成分、臭い成分をしっかり捕集し、また集塵機内部での発塵要素もカットします。用途に応じた風量・静圧のラインナップがございます。

  • クリーンルーム用集塵機
  • KDC-C06(クリーンルーム用集塵機_中風量タイプ) ※新仕様

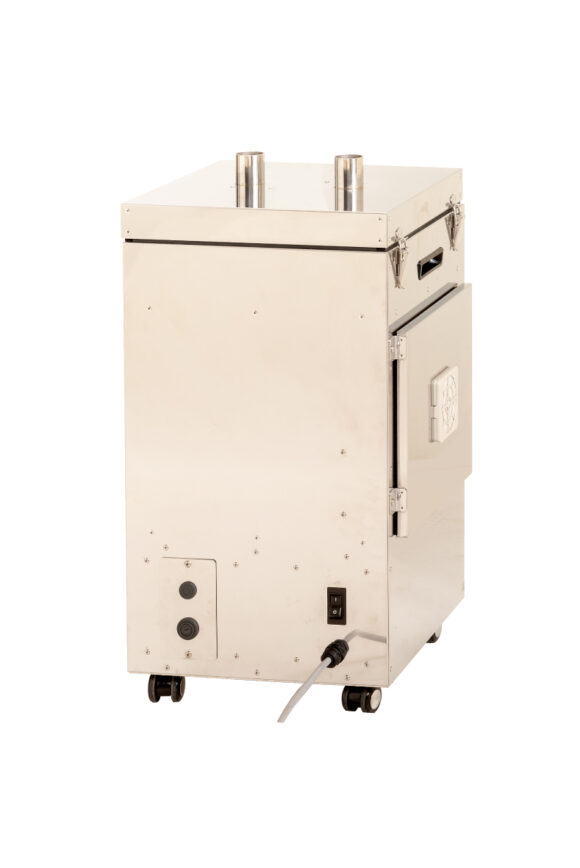

  • 3525d35289410412de00c54904b7429e-e1626256854842
  • クリーンルーム用集塵機
  • KDC-C06(クリーンルーム用集塵機_中風量タイプ) ※新仕様
  • 3525d35289410412de00c54904b7429e-e1626256854842

特長

発塵要素をカット
排気側にHEPAフィルタを装備しており、ファンの集塵をカットしてクリーンな空気を排気します。さらに、筐体がステンレス製(SUS430)のため錆に強く、塗装剥れがありません
すぐれた消臭効果

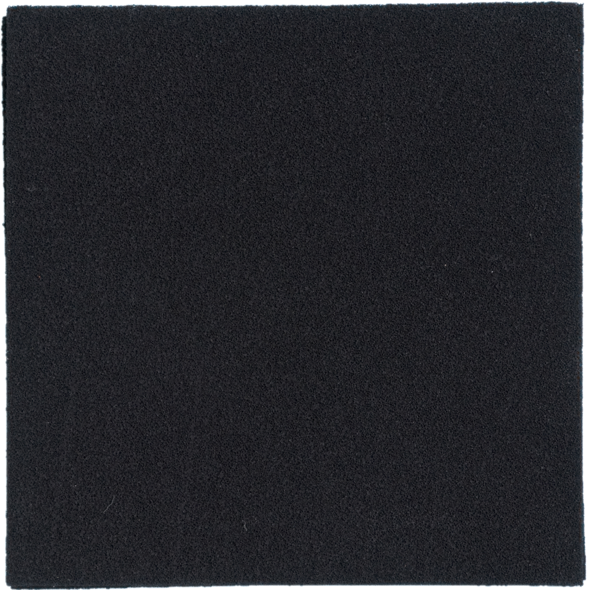

活性炭シートにより臭い成分(ガス状成分)を除去します
コンパクト設計
キャスター付で、移動が容易です。作業場のすぐ横に置いてご使用いただけます
豊富なラインナップ
17kPaを超える高静圧仕様や、5.7m³/minの中風量タイプもございます

構造

装置構成図

フィルタの交換時期とフィルタ構成図

仕様

型式 KDC-C03 KDC-C06
外観 KDC-C03の外観 KDC-C06の外観
電源 AC100V(50/60Hz) AC100V(50/60Hz)
(三相 AC200V機種もあり  型式:KDC-C06-200)
消費電力(W) 120 340
処理風量(m³/min)※1 3.9 5.7
処理風速(m/s)※1 14.6 21.0
捕集率 0.3µmまでの粒子を99.99%以上捕集
最大静圧(kPa) 0.54 1.0
外形寸法(mm) W350×D435×H410 W350×D512×H610
質量(kg) 18 34
本体材質 ステンレス
ダクト径 Φ75
騒音(dB(A))※2 62 66
安全装置 ・サーキットプロテクタ使用
・ブロワ過負荷保護
・漏電遮断機
・インバーター異常検知
型式 KDC-C02A KDC-C10
(生産終了)
外観 KDC-C02Aの外観 KDC-C10の外観
電源 AC100V(50/60Hz)
消費電力(W) 810 700
処理風量(m³/min) 2.7 10
処理風速(m/s)※1 39 21
捕集率 0.3µmまでの粒子を99.99%以上捕集 99.99%以上
最大静圧(kPa) 17.0 2.6
外形寸法(mm) W350×D427×H676 W655×D730×H760
質量(kg) 31 90
ダクト径 Φ38 Φ100
騒音(dB(A)) 73 72
安全装置 ・サーキットプロテクタ
・サーモスタット
・漏電遮断器
・インバーター異常検知

※1) ダクト接続時の風量、風速
※2) 本体より1m位置にて測定

資料ダウンロード

消耗品

本体型式 交換用プレフィルタ 交換用中性能フィルタ 交換用活性炭シート 交換用HEPAフィルタ
KDC-C02A KDC-B03-WF KSC-MP01 KSC-CA3-UFP KSC-CA3-HP
KDC-C03 KSC-PF05
KDC-C06 KSC-X01-PF05 KDC-C06-MP KDC-C06-UFP KDC-C06-HP01
KDC-C10
(生産終了)
KDC-C10-PF KDC-C10-MP KDC-C10-UFP KDC-C10-HP

部材

本体型式 ダクト ダクトバンド 吸引フード
KDC-C02A KDC-D01-HOP0382 KDC-B03-BOP
KDC-C03 KSC-HOP01 KSC-BOP01 KSC-COP01
KDC-C06(-200)
KDC-C10
(生産終了)
KDC-C10-HOP3M KDC-C10-BOP

オプション



型式 KDC-C02A KDC-C03 KDC-C06 KDC-C06-200 KDC-C10
(生産終了)
風量調節 X X 標準装備
分岐用天板 標準装備 X 標準装備 X X
ファン異常検知信号出力 X 標準装備 標準装備
差圧信号出力

KDC-C02A-R

KDC-C03-R

KDC-C06-R

標準装備

※KDC-C02A-Rはオプション付本体型式です。
