新製品 NEW!!小型集塵機・集煙機
ポータブル溶接ヒューム集塵機 (NEW!!)

溶接ヒュームと金属粉塵の両方を1台で安全・確実に回収します!

4月から改正された溶接ヒュームの特定化学物質障害予防規則にも対応!

従来は溶接ヒュームと、グラインダー仕上時の金属粉塵回収にはそれぞれ専用の集塵機が必要でした。

しかし、溶接作業とグラインダーの作業は、同じ溶接定盤で行うことが多いため、集塵機設備が設置スペース・導入コストとも大きな課題でした。

本製品は溶接ヒューム・金属粉塵の両方の回収1台で実現したため、お客様の作業環境改善にマルチでお役立ちします!

特長

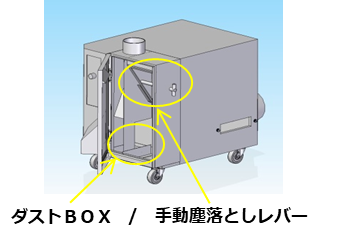

1.ヒューム()だけでなく金属粉塵も回収できます (手動塵落としレバー・ダストBOX付き)
2.AC100V仕様のため、電源確保が容易です
3.コンパクトでキャスター付きのため可搬性が良く工場内の色々な作業箇所での使いまわしも可能です

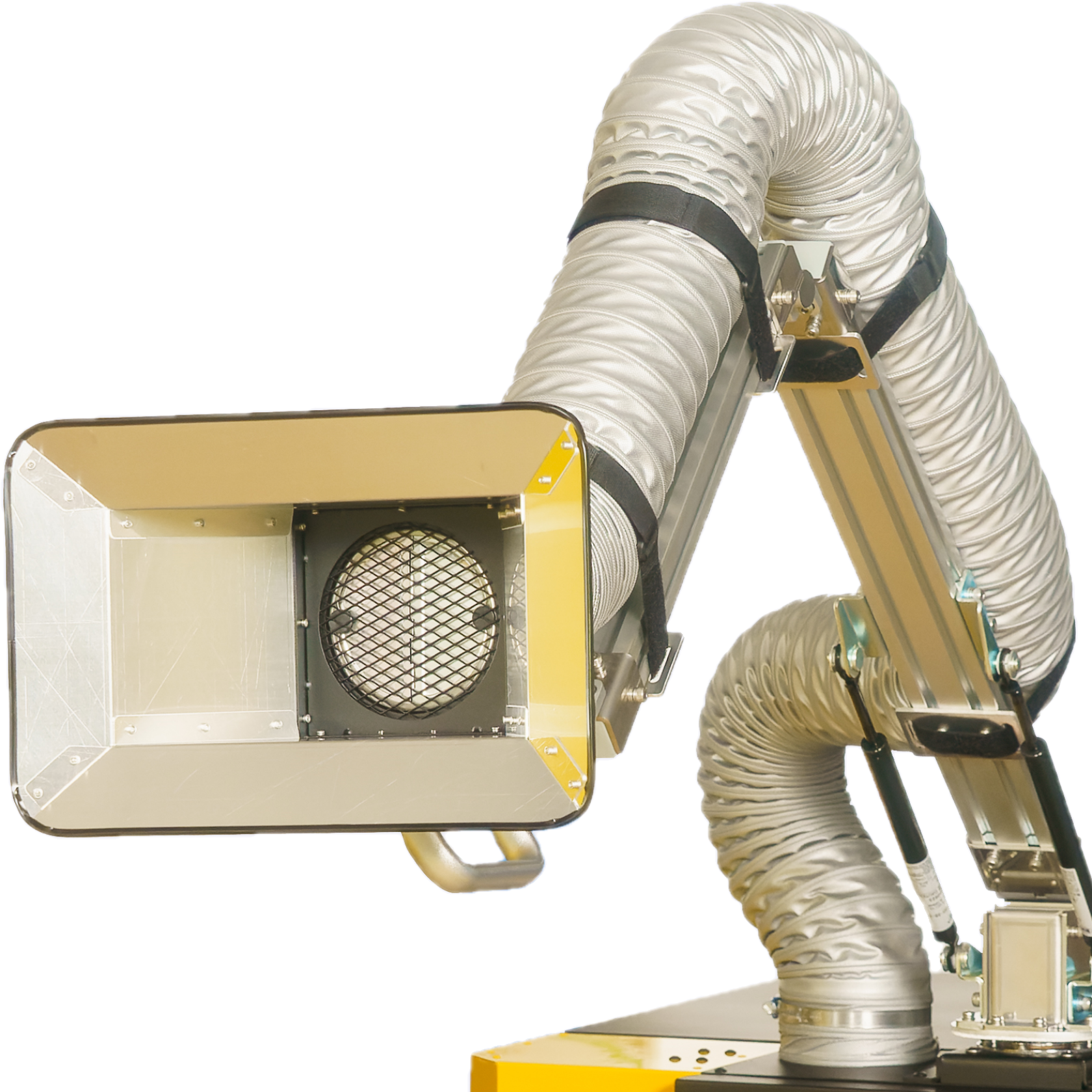

4.自立式のダクトアームを標準装備し、任意の位置で吸引フードを保持します

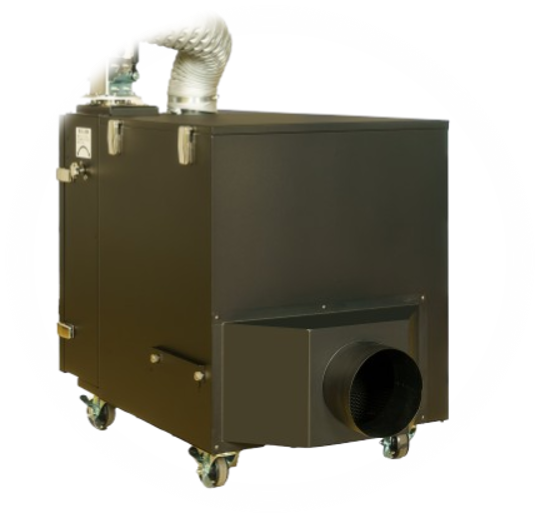

5.局所排気ユニット(オプション)を取り付けるとダクト接続による屋外排気が可能です

粉塵対策

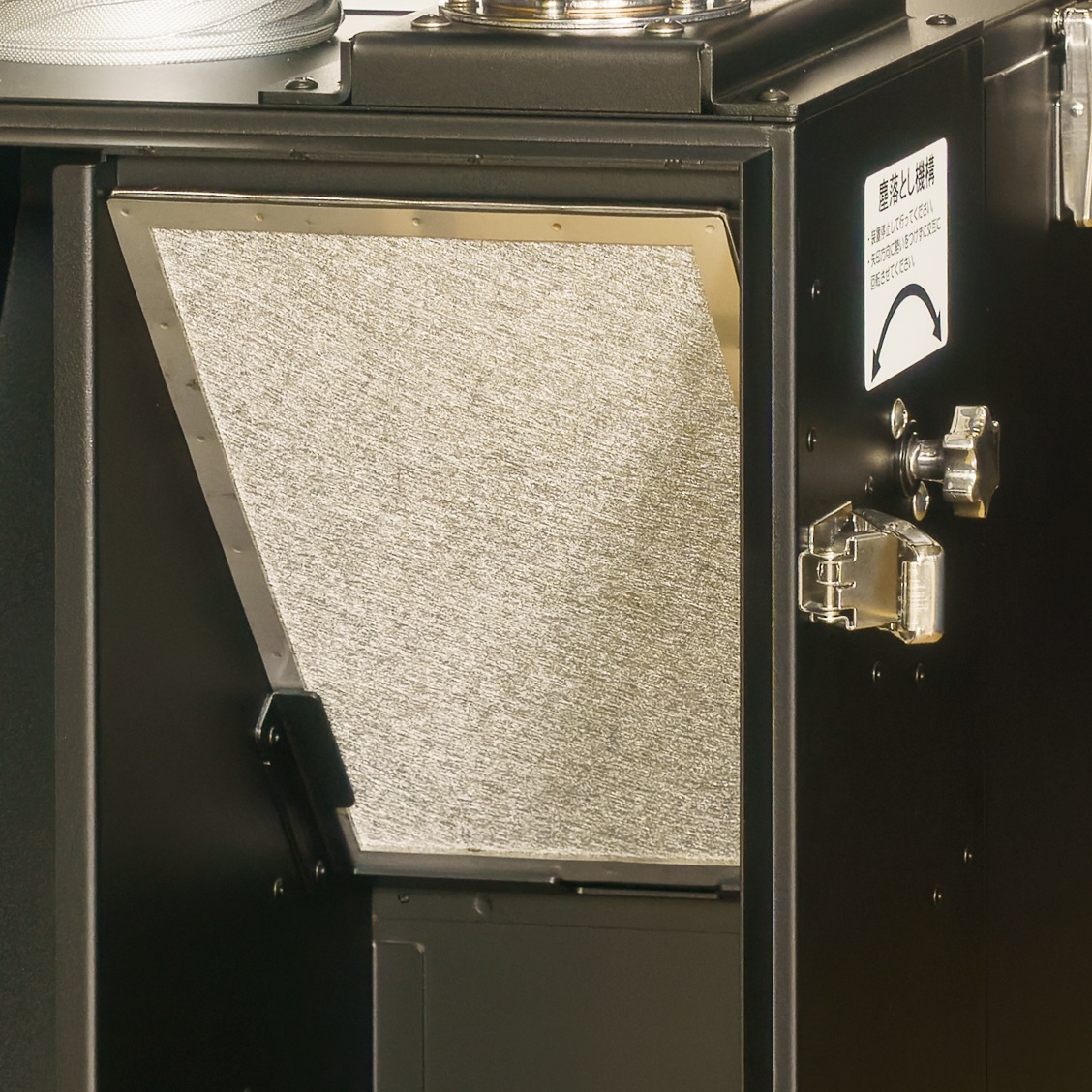

● 当社独自の吸引エアー流路構造とメタルファイバーフィルタの採用で安心の消火機構

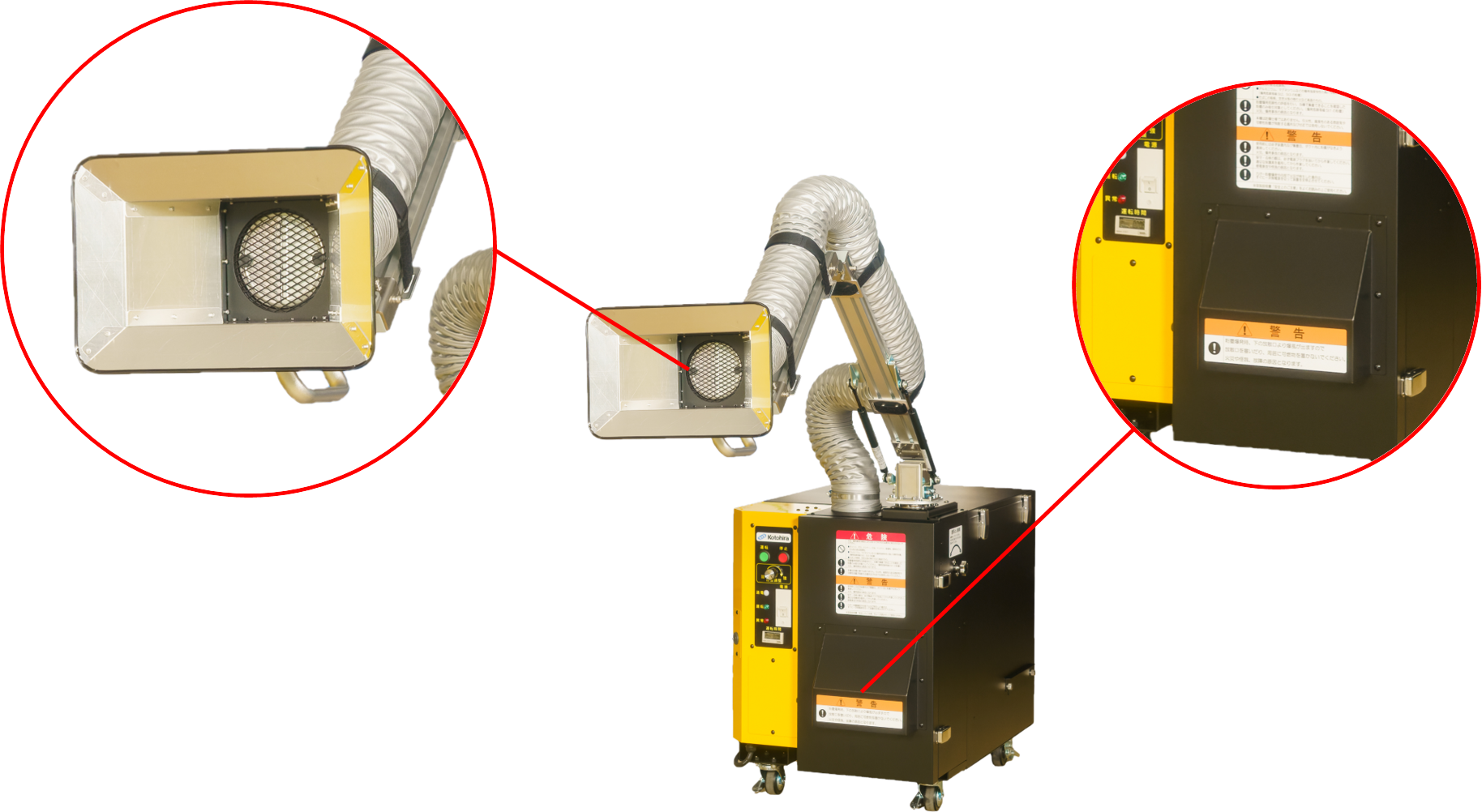

● 万一の爆発に備えて、放散口(爆発圧力逃がし口)吸引フードに逆流防止(爆発圧力ストッパー)を設け

  爆発防護対策を実施

● JIS Z 8817 「可燃性粉じんの爆発圧力及び圧力上昇速の測定方法」における爆発危険等級St1の粉塵

  に対応

溶接ヒューム対策

◆ 高性能のエレメントフィルタにより有害な溶接ヒュームをしっかり捕集

20214月施工の溶接ヒューム特化則改正対策にご使用いただけます

◆ 溶接ヒューム特化則改正資料(PDF)



カタログ仕様図取説ダウンロード

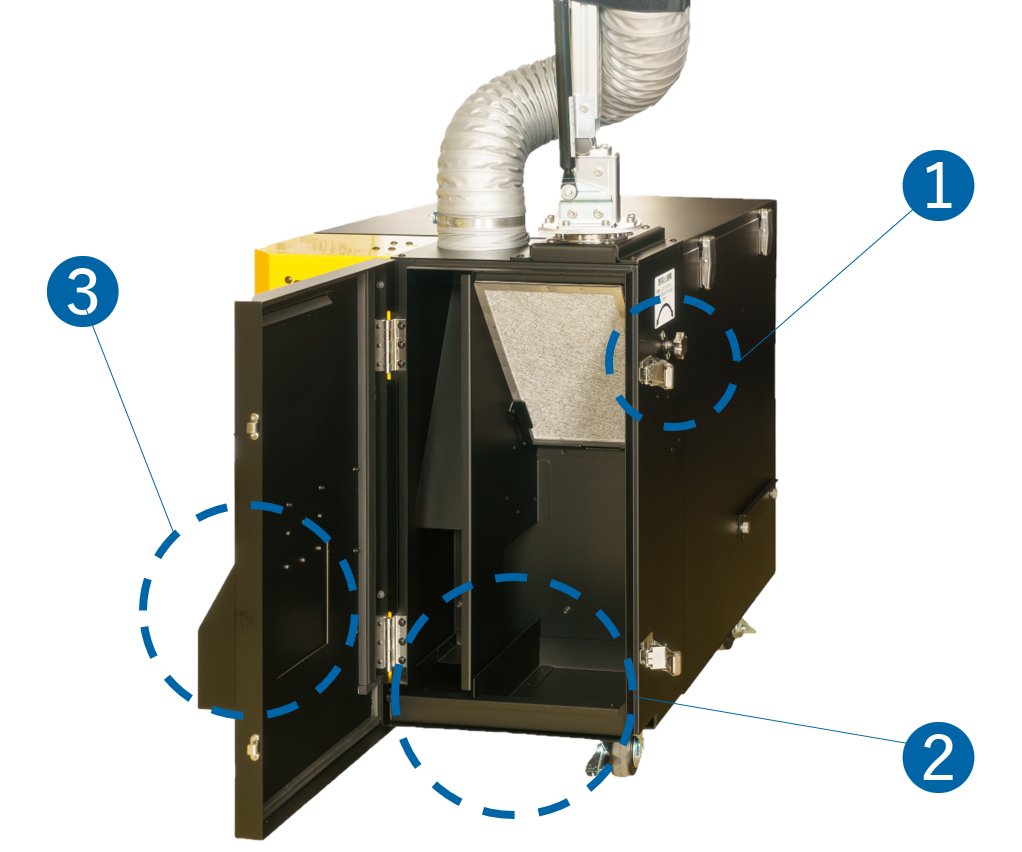

構造

仕様

型式 KSC-WS01
電源 単相AC100V(50/60Hz)※ケーブル長3m
消費電力 700W
外形寸法 W490xD780xH706mm
質量 約73㎏
処理風量 約6~8㎥/min ※風量調整ツマミ付
処理風速 約12~20/sec
最大静圧 2.3kPa
ダストBOX容量 1.0L
吸込ダクト径 φ100
排気ダクト(オプション) φ150
1次フィルタ メタルファイバーフィルタ(型式:KSC-WF01-MF)
2次フィルタ

エレメントフィルタ(難燃性)

捕集効率:0.3μm 99%

(型式:KSC-W01-EF)

オプション 局所排気ユニット
付属品 ダクト清掃用ブラシ

()本製品は防爆仕様ではありませんので、粉塵爆発を完全に防止するものではありません。仮に爆発が起きた場合でも、設置の周囲に危険が及ばないことまた装置本体においては、通常運転に問題がないこと、電気的な影響がないこと、筐体の変形がないことを事前の爆発評価試験にて確認しております。

消耗品

品名 型式
メインフィルタ KSC-W01-EF
金属フィルタ KSC-WS01-MF
ダクトホース KSC-WS01-DH00



オプション

品名 型式 取付図
       局所排気ユニット KSC-WS01-OP
