コンパクトかつ大風量
５段階のスパッタ侵入対策で安全構造
清掃やフィルタ交換も工具レス

「ポータブル溶接ヒュームコレクター」シリーズ
の中で最大静圧・最大風量

自立可能なアームダクトの設置も可能で
対応できる環境がさらに広がります
※特定化学物質障害予防規則改正に対応

カタログ

溶接ヒュームコレクターとは

アーク溶接などの作業時に発生する人体に有害なヒュームを、安全に回収する集塵機です

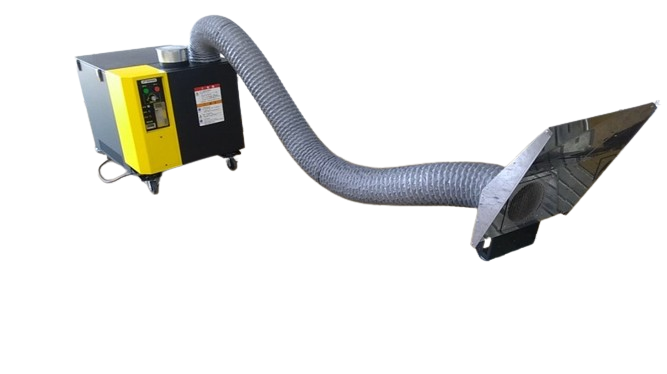

■使用イメージ


作業台の下に入るコンパクトさに加え、最大風量17㎥/min、最大静圧2.8kPaと高風量・高静圧 ※1口使用時の性能です	5段階の厳重なスパッタ(火花)侵入対策で、火災のリスクを低減した仕様です	2021年4月からの特定化学物質障害予防規則改正に対応しています

多重の安全構造

５段階のスパッタ侵入対策（3枚の衝突板+金属フィルタ＋フィルタ保護板）で安全構造です。溶接で発生する火粉を吸引した際、火災の原因となる火花が、内部に侵入しにくい仕組みになっています構造図

清掃がとても簡単

最も汚れが付着する衝突板の拭き取り作業や取り外し洗浄は、パチン錠を外して扉を開くだけで行えます（フィルタ交換も工具不要です）

コンパクトで移動もらくらく

コンパクトサイズで設置場所を選びません（省スペースのため作業台の下にも収納可能です）またキャスター付きのため移動も簡単です

高い捕集率

高い捕集率（0.3μm粒子を99%捕集）と捕集面積が広い（15m²）難燃性のフィルタを採用しました（目詰まりしにくいエレメントフィルタです）

高い吸引性能

小型、移動式ながら、高い吸引性能（最大処理風量17m³）を実現。※単相AC200V仕様です

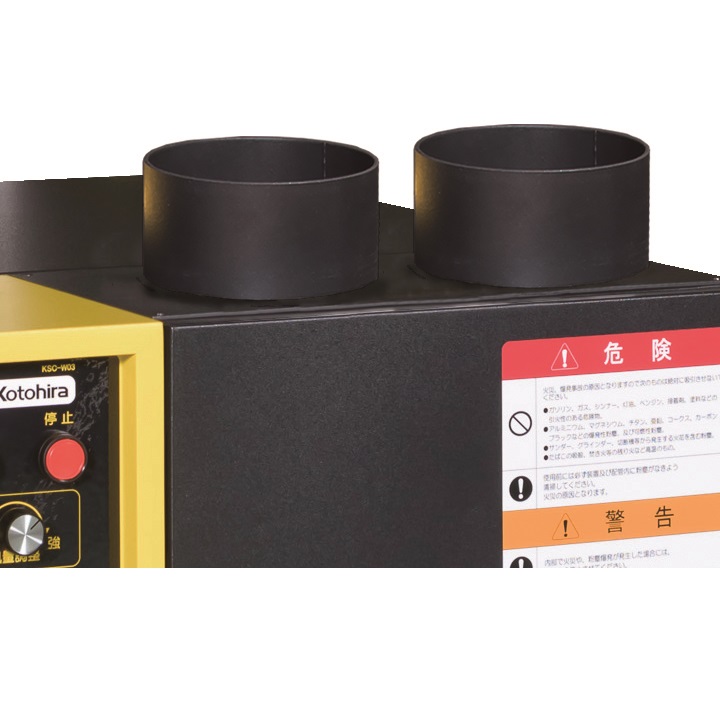

ダクト２口が標準仕様

標準でダクト口は２口にしました ※ダクト１本でお使いの場合には、片方を塞いでご使用ください。（フタが１ヶ付属しています）

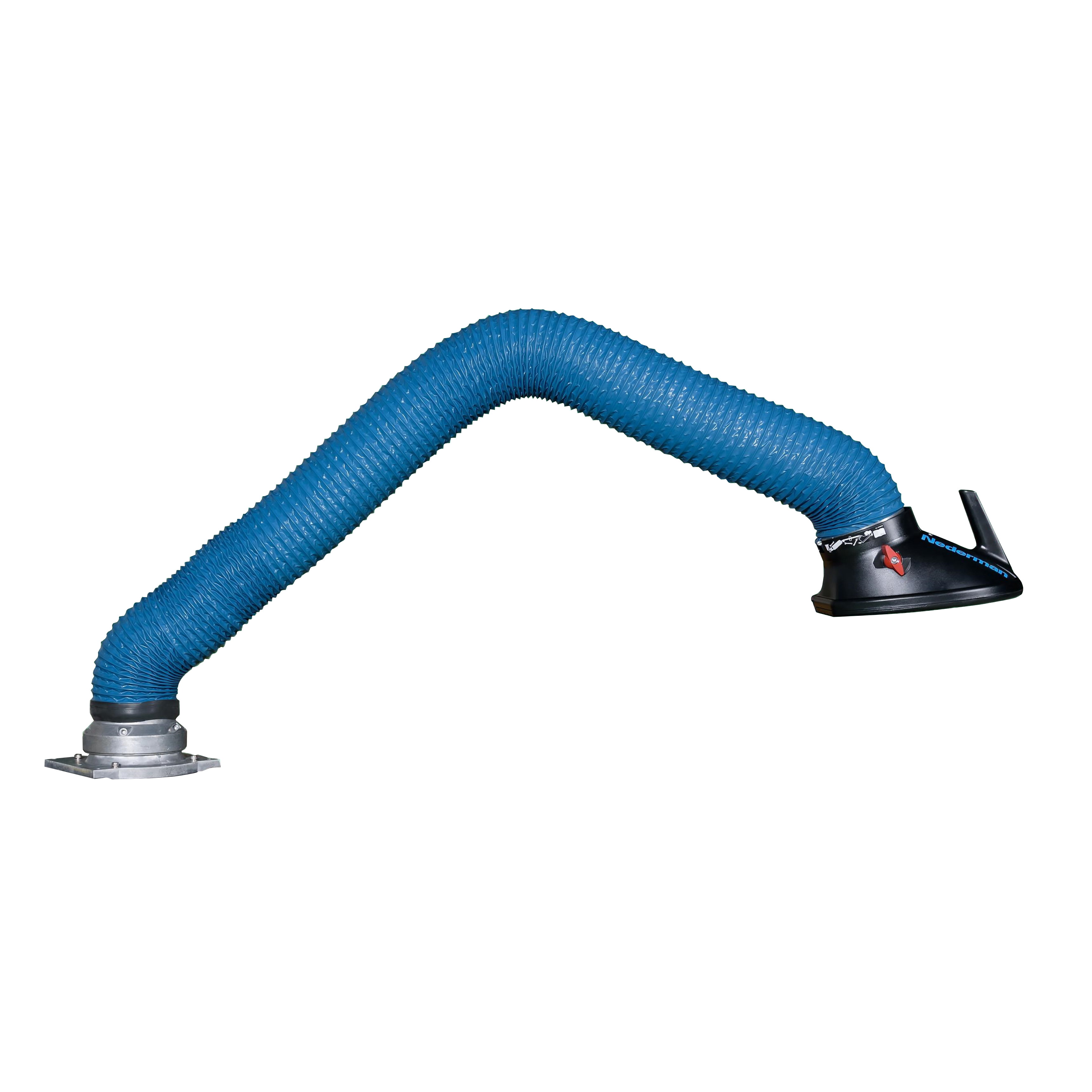

アームダクトを取り付け可能

オプションでアームダクトをご用意しましたより細かい吸込み口の位置調整が可能です

2021年4月からの特定化学物質生涯予防規則改正に対応

※添付pdf資料をご参照ください

■フィルタ清掃

①	②

本体側板のパチン錠を開錠して、扉を開けます（工具不要です）	衝突板（３枚）に溜まった塵埃をウエス等で拭き取り完了 ※衝突板は取り外して洗浄できます

■フィルタ交換

①	②	③

本体天板のパチン錠を開錠して、上蓋を取ります（工具不要です）	フィルタを固定しているツマミ（２ケ）を緩めます	フィルタを取り出し交換します ※使用済のフィルタは産廃処理をお願いいたします

※画像はKSC-W02

品名	ポータブル溶接ヒュームコレクター1.5kWタイプ
型式	KSC-W03
外観
電源	単相AC200V（50/60Hz共用）
消費電力(W)	1200
処理風量(m³/min)	17（2口分岐時は1口あたり9m³）
最大静圧(kPa)	2.8
吸込ダクト径	Φ150mm（呼径150mm）　×２口
フィルタ構成	１次フィルタ：金属フィルタ（ラス網組合せ） 2次フィルタ：エレメントフィルタ（難燃性）捕集効率:0.3µm 99%
外形寸法(mm)	W600 ×D830 ×H736
安全機構	衝突板×3枚、金属フィルタ、フィルタ保護板、漏電遮断機
重量(kg)	98
