クリーンルーム機器

気流可視化装置

純水を使用してクリーン環境を汚染させずに、大量の微細ミストを発生させ、通常確認することの出来ないクリーンルーム内の気流を可視化します。

気流可視化装置とは、純水を使用して大量の微細ミストを発生させ、 空間内の気流を立体的に可視化させるための装置です。クリーン環境を改善するためには、 原因となるゴミ・異物の発生源を特定することが重要になります。根本的な原因を明らかにするためには、まず原因物質を運んでくる 「気流」を管理することが重要となります。しかし「気流」は目で見ることができず、風速計等で風の強さや方向を測定しても 点としての情報であり、気流を立体的で且つ視覚的には確認することができませんでした。その問題を解決したのが本装置です。

  • 気流可視化装置
  • 気流可視化装置
  • 気流可視化装置
  • 気流可視化装置
  • 気流可視化装置
  • 気流可視化装置

特長

軽量コンパクト設計のため、移動が容易です。持ち運びが楽なので、いろいろな場所での気流測定に使用できます
据え置き型ではないため、1台で異物混入の原因特定や気流の確認など多様な使用用途でご利用いただけます。
風量調節機能により、限りなくゼロに近い微風状態を実現できるため、わずかな気流も立体的に可視化し、確認できます
従来の気流可視化装置では特定が難しかったことも、コトヒラの気流可視化装置では確認可能です。
装置内部の水槽に加え、給水ボトルにも水を貯めることができるため、風量をMAXにした状態で約60分の連続運転が可能。広い空間に使用できます
貯水量の関係で測定が難しかった場所でも、十分な効果が見込めます。
トレーサーには純水を使用できるので、クリーン環境を汚染してしまうことがありません
食品工場などの常に高い衛生環境を保つ必要がある場所でも、高い衛生環境を維持しながらご使用いただけます。
超音波振動を最適化することにより、2~5μmクラスの微細なミストを発生させることを実現しました
微細なミストで、従来のものでは難しかった、わずかな気流も逃しません。

カタログ仕様図取説ダウンロード

用途

  • 不良に繋がる異物混入の原因箇所の特定
  • 塗装ブース付近の乱気流確認
  • 各部屋の差圧確認
  • 汚染空気の逆流確認
  • 加工、梱包工程などのキーポイント工程の気流検証
  • 電源BOX、制御盤などの熱源の上昇流確認
  • 局所クリーンブースの巻込み気流確認

構造

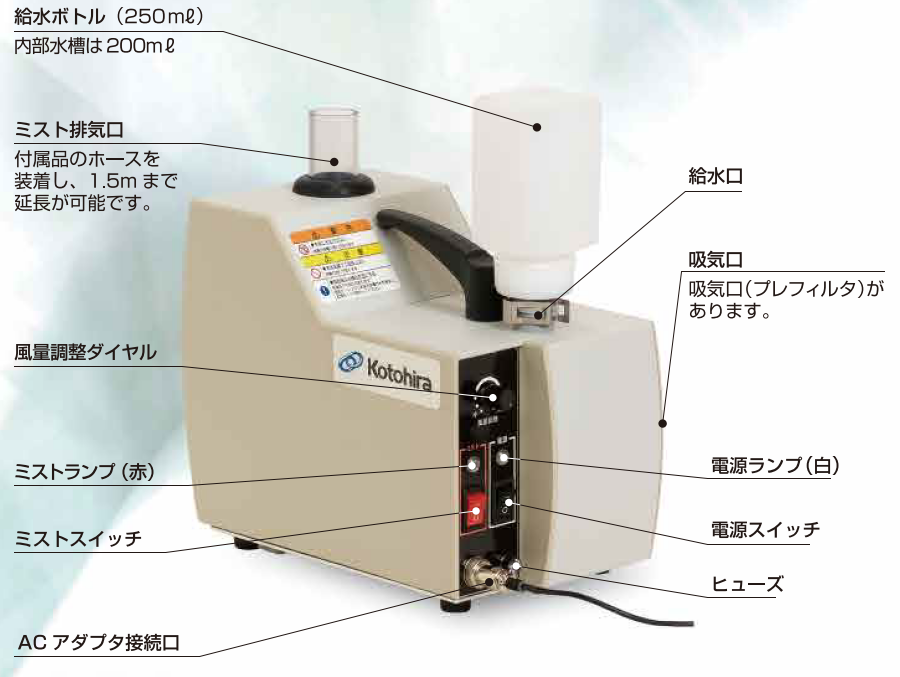

構造図

仕様

型式 KCV-M01
外観 外観
製品寸法(mm) W150×D280×H300
電源 AC100V(50/60Hz)
消費電力(W) 50
処理風量(L/min) 0~30
ミスト発生量(L/h) 0.3
ボトル容量(ml) 250
連続運転時間※1) 60分
材質 内装:アルミニウム、ステンレス
外装:PVC
質量(kg) 約3.2(乾燥時)
周囲温度 5~35℃
水温 20~35℃
付属品 ホース(1.5m)、パイプアタッチメント、ACアダプタ、
給水ボトル、クイックファスナー

※1) ボトル満水から停止まで、風量最大で運転した場合の時間

付属品

付属品

価格

KCV-M01
420,000円

※料金の詳細はお問い合わせください。表示金額は全て消費税別・運賃別です。

消耗品

品名 型式 画像
交換用プレフィルタ KCV-M01-PF 外観
