クリーンルーム機器

ポータブルエアシャワー

小型でハイパワー&高性能
組立・設置も簡単で後付け可能なエアシャワーです

エアシャワーとは、HEPAフィルタを通した高風速・大風量なクリーンエアーを吹き出し、人に付着しているホコリや毛髪を吹き飛ばす装置です。異物混入対策が求められる食品工場や半導体工場などで利用されている他、最近ではオフィスやマンションでの花粉対策用としても使われています。従来型のエアシャワーは大型で場所を取り、組立設置・工事なども伴い煩雑でコストも掛かってしまいます。コトヒラ工業のポータブルエアシャワーシリーズは、コンパクト、ユーザー様対応可能な組立設置、工事も不要なため、新設工場のみならず既設工場でも低コストで導入が検討できます。さらにコンパクトなのに、従来型エアシャワーと比較してもパワーは遜色ありません

  • ポータブルエアシャワー
  • ポータブルエアシャワー
  • ポータブルエアシャワー
  • ポータブルエアシャワー
  • ポータブルエアシャワー
  • ポータブルエアシャワー

ポータブルエアシャワーの特長

組立・設置がとても簡単で、壁設置工事が不要です
大がかりな設置工事は必要ないため、初期費用を抑えられます。
コンパクト設計で省スペース。軽量で、移動、撤去も簡単です
設置スペースの関係で導入ができなかった場所でも、ご利用いただけます。
吹き出し風速が19~26m/秒と高速ハイパワーなエアジェットを搭載
細かいホコリや毛髪といったものでもしっかりと落とします。
HEPAフィルタ内蔵で集塵効率が0.3μm粒子にて99.97%と高性能
高い衛生環境が求められる、食品工場や半導体工場などの場所でも活躍します。
通常のエアシャワーと比較してローコスト、省電力
従来のエアシャワーよりも、ランニングコストを抑えてご使用いただけます。
人体センサーを搭載。スイッチに触れずエアーを浴びることができます
衛生的な状態を維持したままご使用いただけます。

各ラインナップの特長

イオナイザー付2列タイプ クリーンルームで大切な静電気対策が可能

KAS-IP082列タイプ(イオナイザー付)
イオンを吹き付けることにより静電気が除去できます

クリーンエアとイオンを吹き付け、衣服や人体に帯びた静電気を除去し、塵埃を落ちやすい状態にします。さらに塵埃の再付着を防ぎます。

イオナイザー
  • イオナイザー搭載(2ヶ所)
  • 2列で大風量
  • 背高タイプ
  • 組立不要

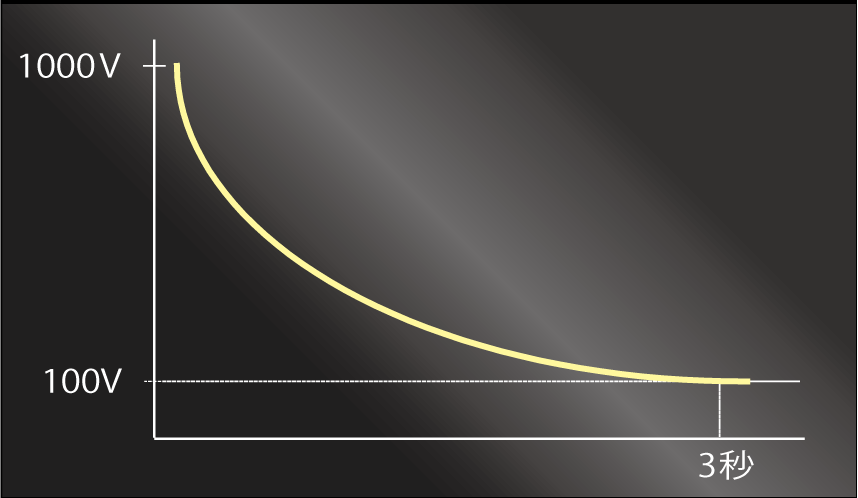

チャーシプレートモニタによるイオナイザー除電性能測定
※イオナイザー噴出口から500㎜

除菌機能付1列タイプ イオンの力で除電・除菌・脱臭

待機時…微風による空間除菌・脱臭を行います
運転時…塵埃・毛髪を吹き飛ばします

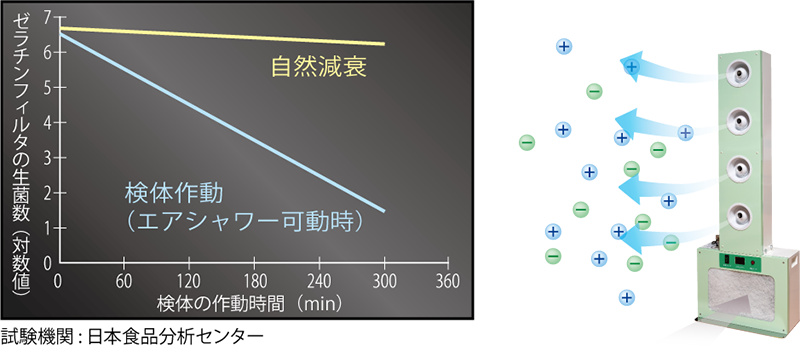

ゼラチンフィルタの生菌数測定結果

試験菌 対象 生菌数(/枚)
開始時 15分後 30分後 60分後 120分後 300分後
表皮
ブドウ球菌
自然減衰 5.1×106 3.9×106 4.6×106 4.6×106 2.9×106 1.8×106
検体作動 6.1×106 2.3×106 1.1×106 2.3×106 6.8×106 60

*検体未作動

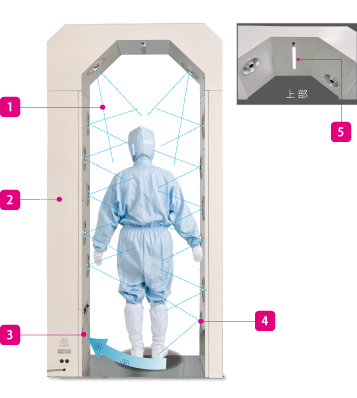

多方向吹タイプ 上部、左右の3方向からエアが吹きつけ、短時間でまんべんなく浴びることができます

KAS-P13多方向吹タイプ
高性能機能はそのままに、3方向からエアジェットがあたるタイプです。
エア吹出し位置を、非対面に対応させているため、まんべんなく浴びることができます!
  • エアシャワーがあたる方向(イメージ)
  • HEPAフィルタ内蔵集塵効率99.99%の高性能フィルタ
  • プレフィルタが下に降ちた塵埃などを吸気
  • 足元までエアーがあたります
  • LED照明
  • 上、左右の3方向吹き
  • 便利なオプションが豊富
  • 簡単組立(上+左右+板)

非対面に対応している吹出し部、エアーをまんべんなく浴びることができます

オプション

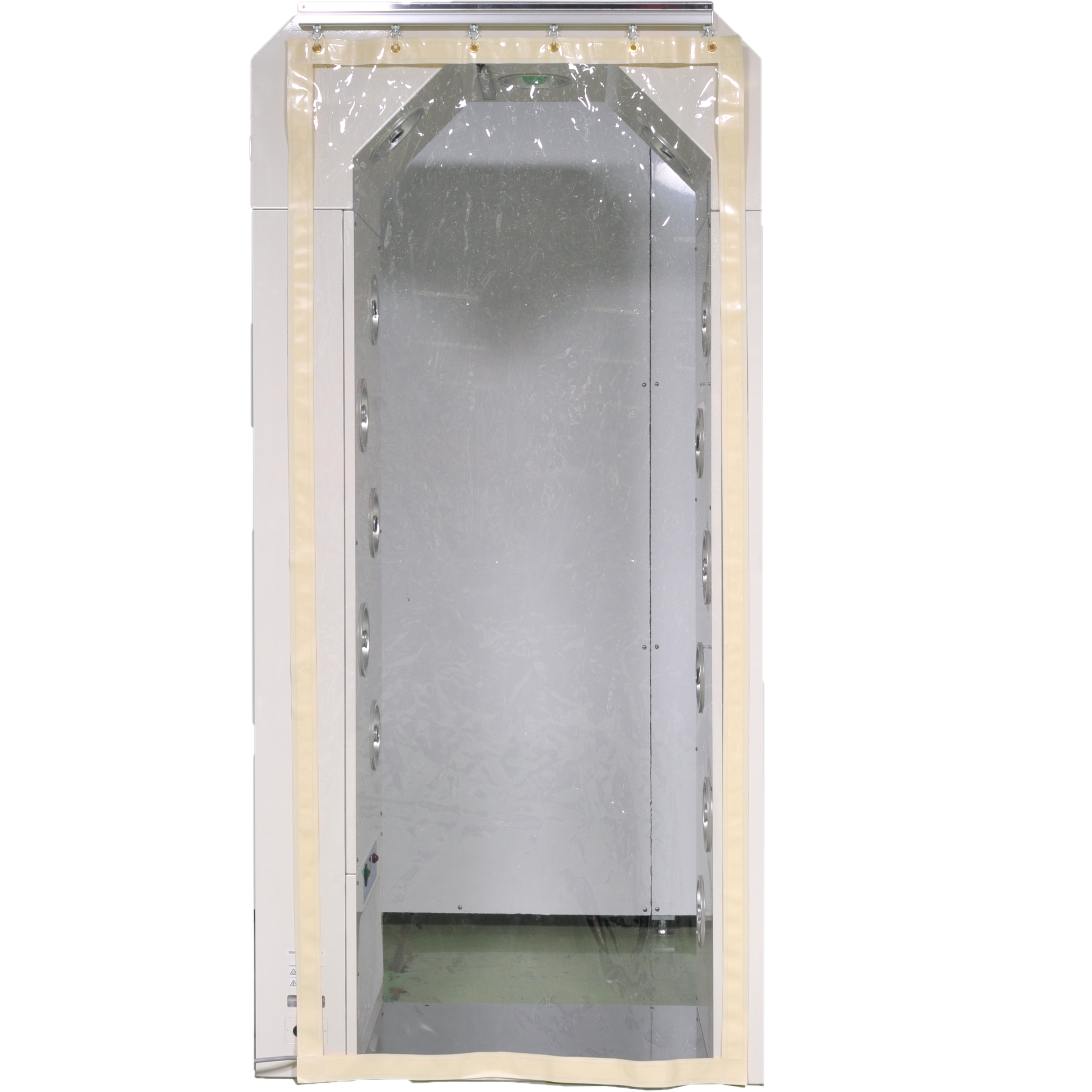

カーテンユニット

除電のれんユニット※静電気を除去します

用途に合わせ選べる 機能美を備えた軽量でコンパクトタイプ

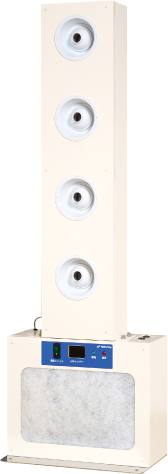

1列タイプ

  • 小型でリーズナブル
  • 簡単組立(上下、転倒防止板の結合)
  • キャスター(オプション)で移動が容易です
  • 花粉対策用として、玄関やエントランスなどでもご使用いただけます

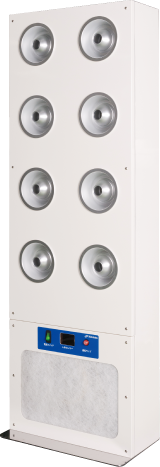

2列タイプ

  • 2列タイプで大風量
  • 背高タイプ
  • 組立不要

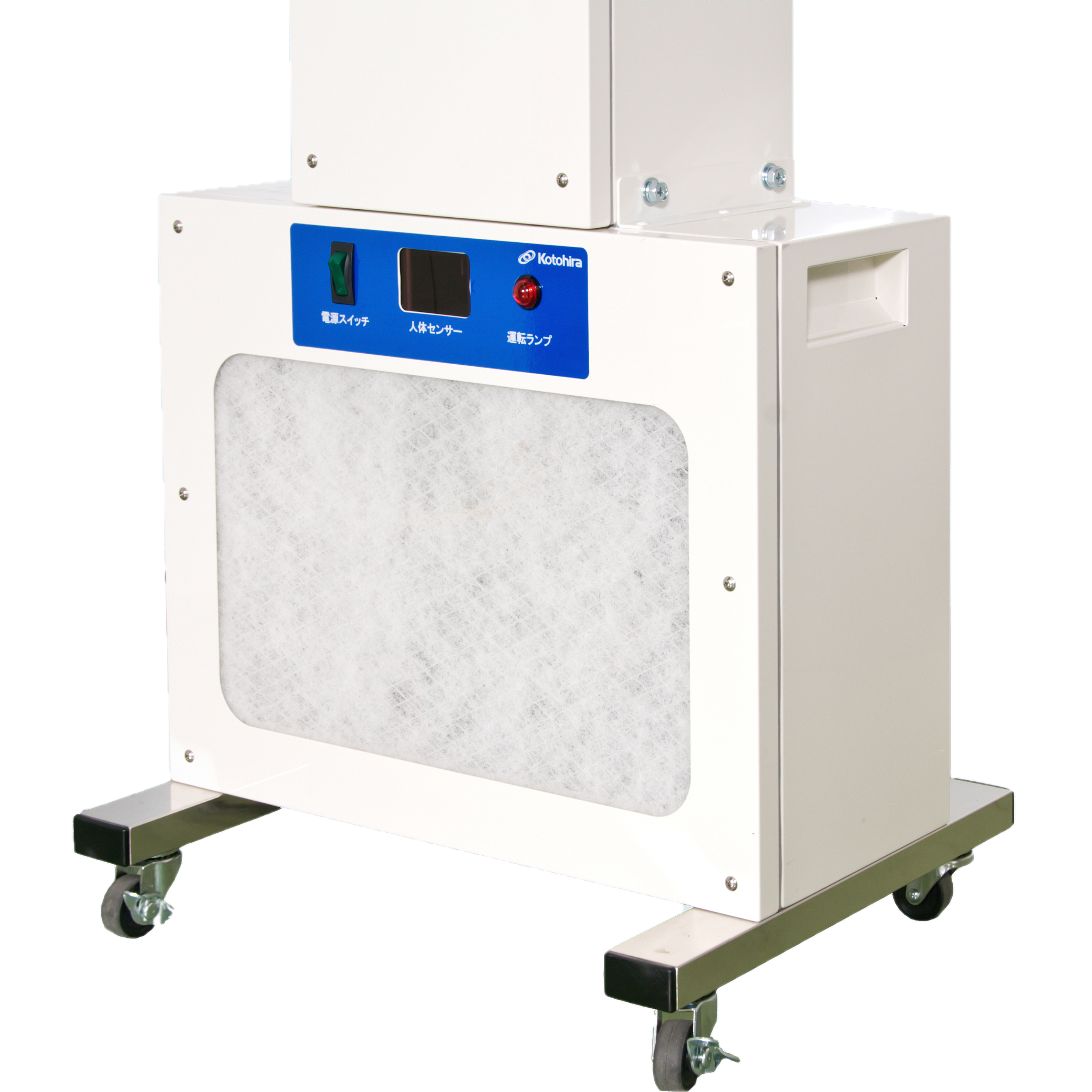

キャスター

(KAS-P04のみ対応)
季節外の撤去が容易です

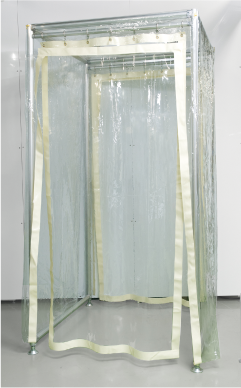

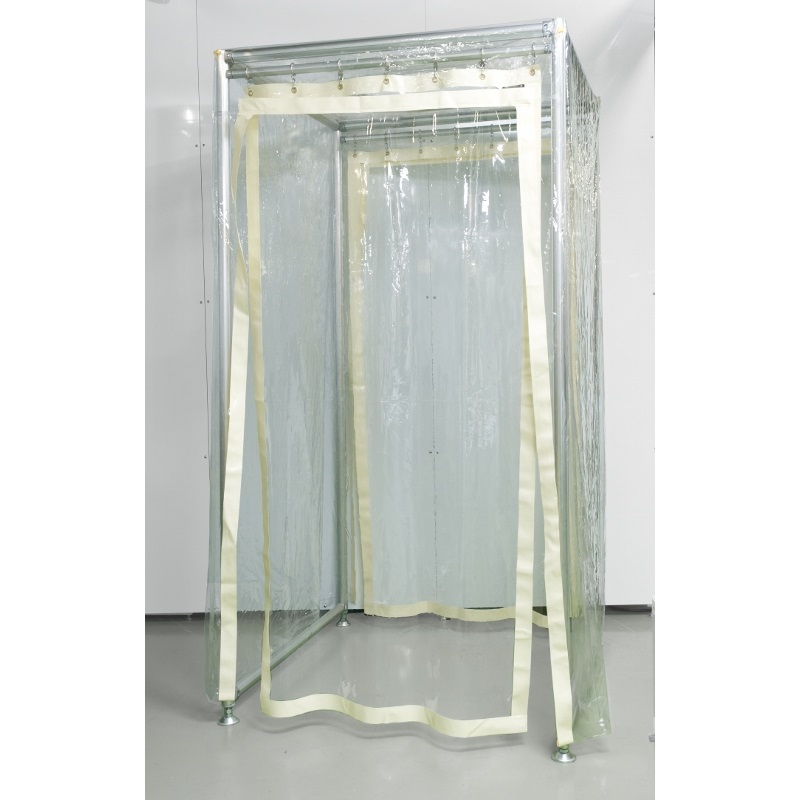

シャワーブース

シート製の廉価版と、パネル製がございます

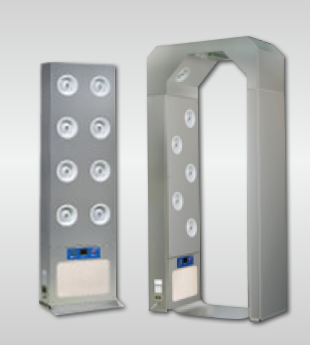

ステンレスタイプ(ステンレス+水に強い構造)

錆に強い「ステンレスタイプ」登場
  • 錆びにくいステンレス式
  • 水が入りにくい構造になっております
水産加工や食品加工全般に適しています

カタログ仕様図取説ダウンロード

ポータブルエアシャワーの用途

簡易クリーンブース、準クリーンルームへの簡易設置
エアシャワー室への設置
食品、薬品、化粧品工場
半導体、精密機器、電子部品工場
病院、介護施設
ホテル、マンション(花粉対策)
レストラン、オフィス(喫煙室用)
建設会社、工事現場 など

壁への取付例
壁への取付例

簡易クリーンブースへの取付例
簡易クリーンブースへの取付例

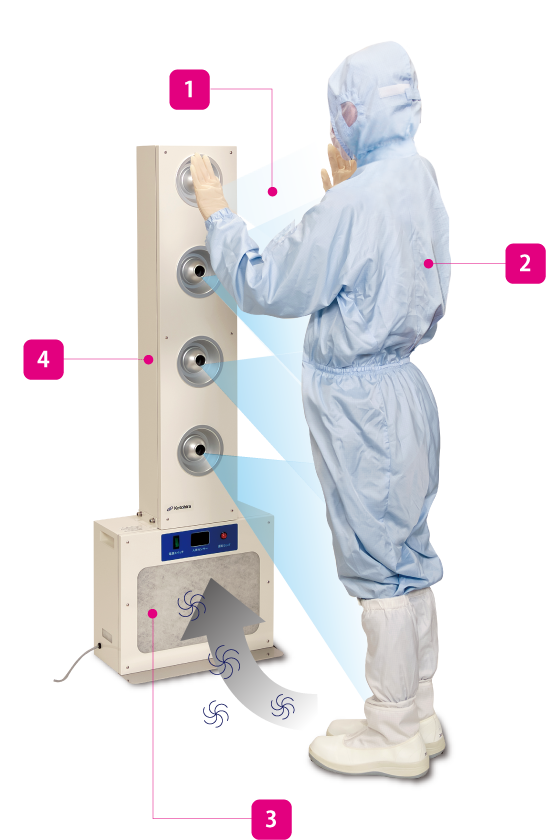

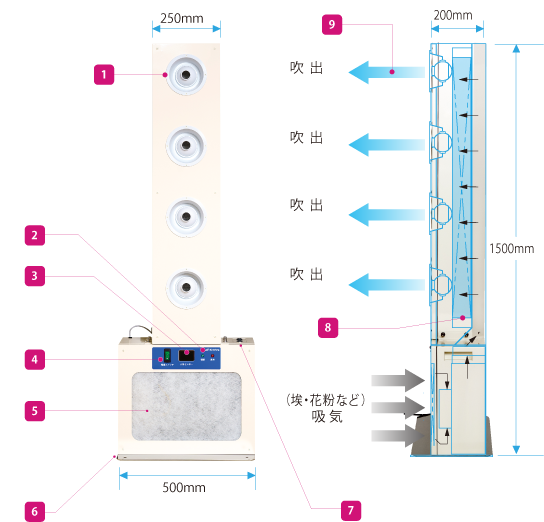

ポータブルエアシャワーの構造

HEPAフィルタ 集塵除去効率 99.97%
  • クリーンエアを吹き出し
  • 人体に付着した髪の毛・塵埃を除去します
  • 埃などを吸気
  • HEPAフィルタ
    フィルタ集塵効率99.97%の高性能フィルタを内蔵

※人体センサーが感知し、触れずにクルーンエアが吹出します(センサー検知時のみ運転)

  • パンカーノズル
    ノズルの角度が自由自在に変えられます
  • 運転ランプ
  • 人体センサー
    人体を感知した時のみ自動で作動
  • 電源スイッチ
  • プレフィルタ
    空気中にまう埃などを捕集
  • 転倒防止板
  • 外部入力信号引き込み口
    人体センサーによる運転と外部信号による運転を切り替えることができます

    外部操作用端子内部のスイッチで簡単に切り替えられます
  • HEPAフィルタ
    集塵効率99.99%の高性能フィルタを内蔵
  • 高性能フィルタを通りクリーンになったエアー

ポータブルエアシャワーの仕様

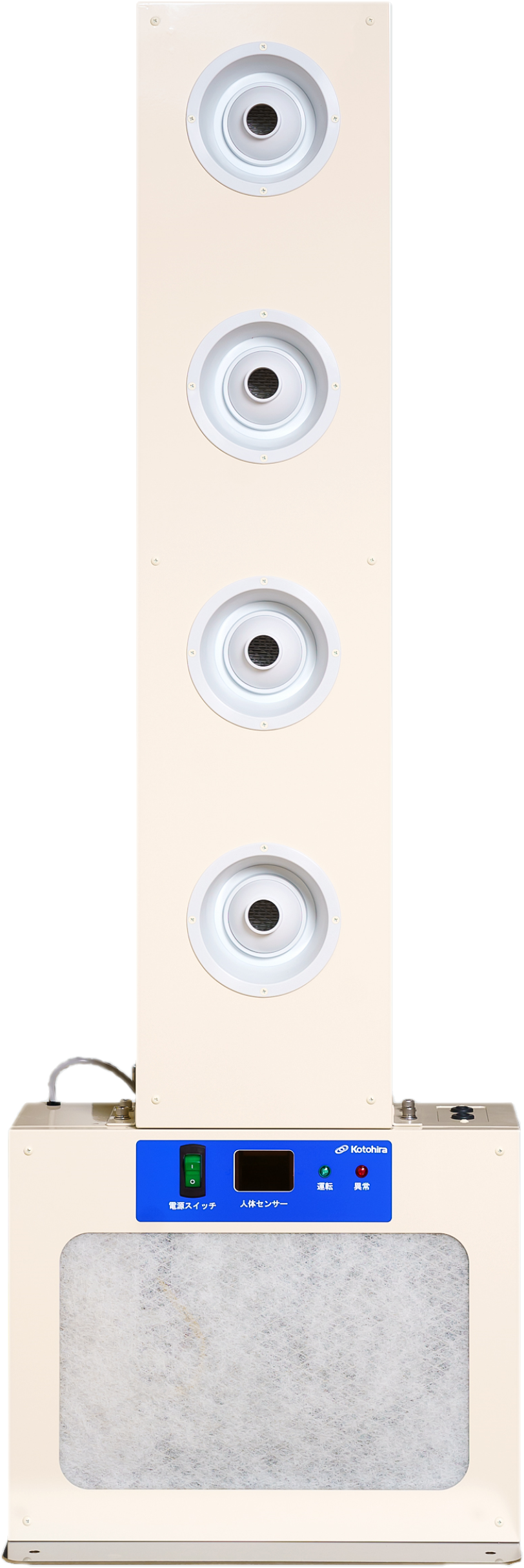

型式・タイプ KAS-P04
(1列タイプ)
KAS-P08
(2列タイプ)
外観 KAS-P04の外観 KAS-P08の外観
集塵要素 メインフィルタ HEPAフィルタ×1
プレフィルタ フィレドンエアフィルター 一般再生用×1
処理風量(m³/min) ※1) 約5 約11
吹出風速(m/s)※2) 約26 約26
吹出清浄度 ※3) クラス100
エアジェットノズル 樹脂製パンカーノズル×4 樹脂製パンカーノズル×8
構造・材質 本体 メッキ処理鋼板(内部で一部SUS430使用)
送風機 薄型シャワーファン×1
塗装 粉体塗装(基本色:アイボリー)
製品サイズ(mm) ※4) ユニット外形寸法 W500×H1500×D200 W500×H1700×D200
質量(kg)(転倒防止板含む) 40 51
電気 電源 AC100V(50/60Hz)
消費電力(W) 運転時:最大275
待機時:1
運転時:最大600
待機時:10
制御・操作 運転 人体センサーによる自動運転(センサー検知時のみ運転)
操作パネル 電源スイッチ、運転ランプ(運転時のみ点灯)
制御仕様・機能 インバータによる制御
安全保護装置 漏電検知、ファン過負荷保護
型式・タイプ KAS-IP08
(2列タイプ イオナイザー付)
KAS-P13
(多方向吹タイプ)
外観 KAS-IP08の外観 KAS-P13の外観
集塵要素 メインフィルタ HEPAフィルタ×1
プレフィルタ フィレドンエアフィルター 一般再生用×1
処理風量(m³/min) ※1) 約11 約13
吹出風速(m/s) ※2) 約25 約19
吹出清浄度 ※3) クラス100 クラス1,000
エアジェットノズル 樹脂製パンカーノズル×6 樹脂製パンカーノズル×13
構造・材質 本体 メッキ処理鋼板(内部で一部SUS430使用)
送風機 薄型シャワーファン×1
塗装 粉体塗装(基本色:アイボリー)
 ※KAS-IP08はグリーン
製品サイズ ※4) ユニット外形寸法(mm) W500×H1700×D220 W1000×H2100×D500
室内寸法(mm) W700×H2000×D500
質量(kg)(転倒防止板含む) 54 96
電気 電源 AC100V (50/60Hz)
消費電力(W) 運転時:最大650
待機時:10
運転時:最大775
待機時:10
制御・操作 運転 人体センサーによる自動運転(センサー検知時のみ運転)
操作パネル 電源スイッチ、運転ランプ(運転時のみ点灯)
制御仕様・機能 インバータによる制御
安全保護装置 漏電検知、ファン過負荷保護
型式・タイプ KAS-P13S
(多方向吹 ステンレスタイプ)
KAS-P04-FS     (1列 除菌機能付タイプ)
外観 KAS-P13Sの外観 KAS-P04-FSの外観
集塵要素 メインフィルタ HEPAフィルタ×1
プレフィルタ フィレドンエアフィルター 一般再生用×1
処理風量(m³/min) ※1) 約13

 約4

吹出風速(m/s) ※2) 約19 約25
吹出清浄度 ※3) クラス1,000 クラス100
エアジェットノズル 樹脂製パンカーノズル×13 樹脂製パンカーノズルX4
構造・材質 本体 ステンレス(NSSC180)(内部で一部SUS430使用) 鋼板(一部SUS430使用)
送風機 薄型シャワーファン×1
塗装 ステンレス(NSSC180) 粉体塗装(グリーン)
製品サイズ(mm) ※4) ユニット外形寸法 W1000×H2130×D500 W540xH1500xD220
室内寸法(mm) W700×H2000×D500
質量(kg)(転倒防止板含む) 97 42
電気 電源 AC100V(50/60Hz)
消費電力(w) 運転時:最大775
待機時:10
強運転時300              弱運転時:50            待機時:5
制御・操作 運転 人体センサーによる自動運転(センサー検知時のみ運転) 人体センサーによる自動運転(センサー検知外は設定時間に応じて弱運転)
操作パネル 電源スイッチ、運転ランプ(運転時のみ点灯)
制御仕様・機能 インバータによる制御
安全保護装置 漏電検知、ファン過負荷保護

※1) 総風量とする
※2) 吹出口にて
※3) 0.5μm粒子径、周囲クラス100,000とする
※4) ユニット外形寸法のH寸法は転倒防止板を除く

消耗品

本体型式 交換用プレフィルタ型式 交換用HEPAフィルタ型式
KAS-P04 KAS-PFP1 KAS-HPP1
KAS-P04-FS
KAS-P08 KAS-HPP2
KAS-IP08
KAS-P13
KAS-GP08【※生産終了】
KAS-P08S【※生産終了】
KAS-P13S

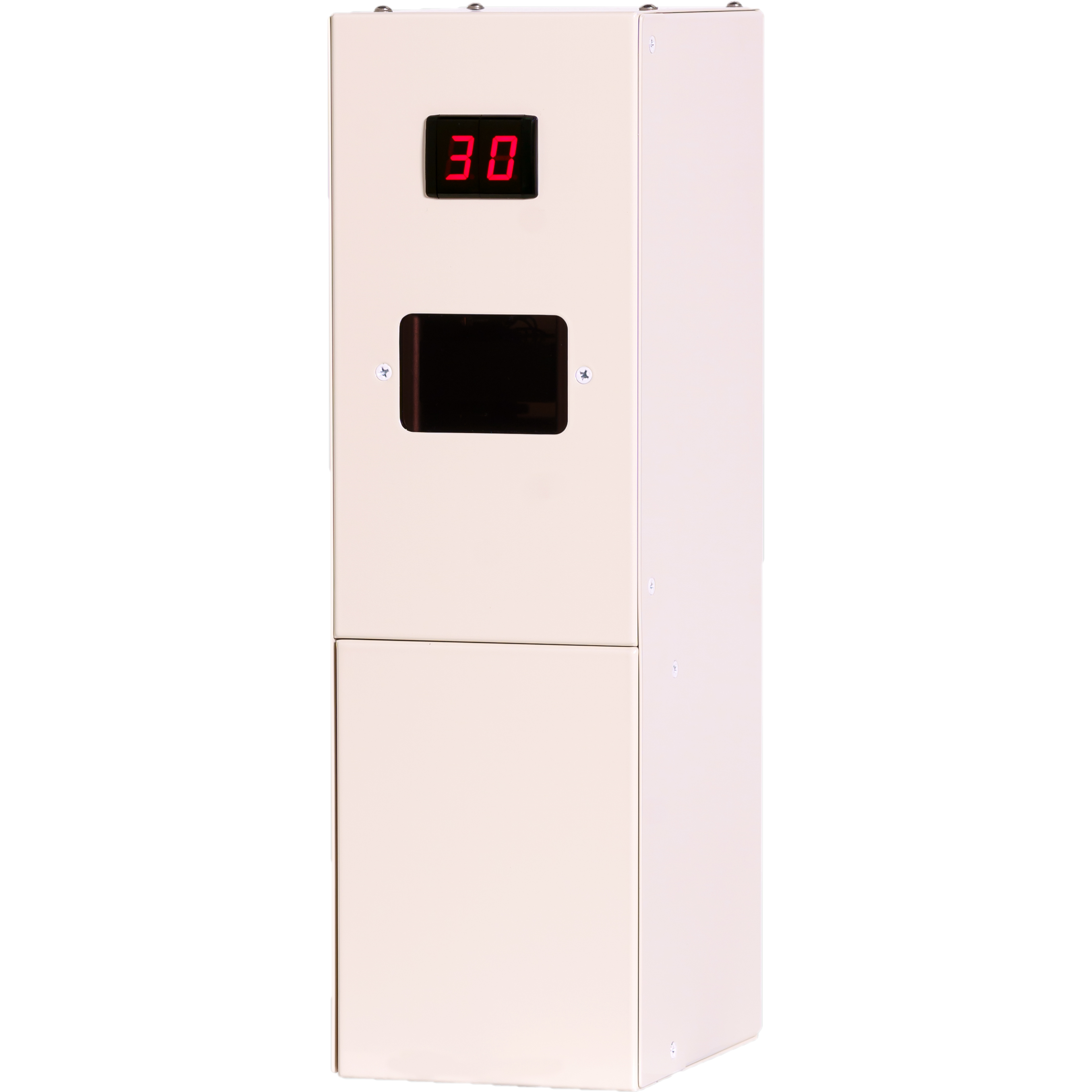

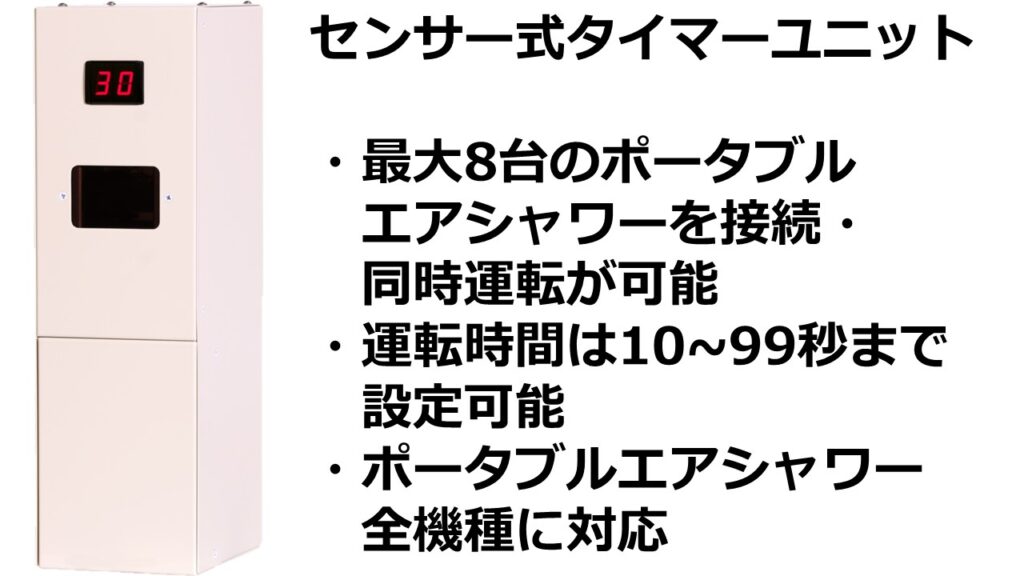

オプション

※外部出力端子、パネル式シャワーブース、除電のれんユニットは生産終了となりました。

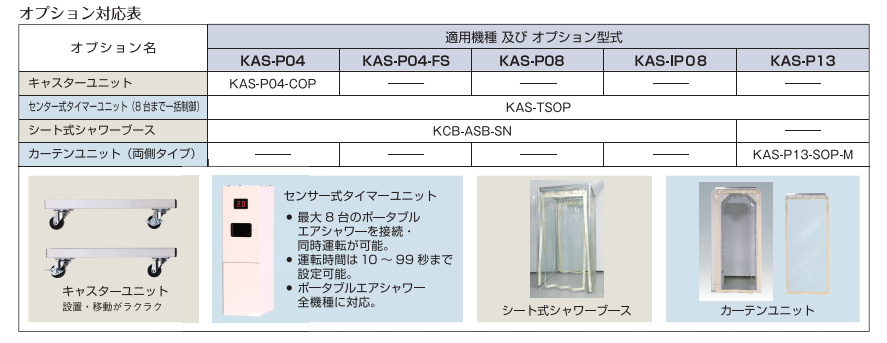

オプション対応表
