クリーンルーム機器

簡易ブース付エアシャワー

シャワーブース(アルミフレーム+静電シート)がセットになった簡易設置型エアシャワーです。組み立てもユーザー様で対応可能です。

エアシャワーとは、クリーンルームの出入口に設置し、外部から人や物が入る時、一緒に塵埃などの汚染物質を持ち込ませないよう、クリーンルームの内外間に、二重扉によって仕切られた小部屋を設け、中に入ってきた人・物に清浄空気を吹き付けることで、付着した塵埃・毛髪などを吹き飛ばし除去する装置です。簡易ブース付エアシャワー(KAS-SS08)は後付け設置が可能で、壁工事も不要な簡易設置型のエアシャワーです。

  • 簡易ブース付エアシャワー
  • 簡易ブース付エアシャワー
  • 簡易ブース付エアシャワー
  • 簡易ブース付エアシャワー
  • 簡易ブース付エアシャワー
  • 簡易ブース付エアシャワー

特長

強力エアジェット
ACターボファン搭載で、省スペースで強力なエアジェットを実現しました
クリーンエア
HEPAフィルター採用により、微粒子を除去した清浄な空気を提供します
簡易ブース付
吹き飛ばした塵埃・毛髪を飛散させません。またユーザー様にて組立可能です

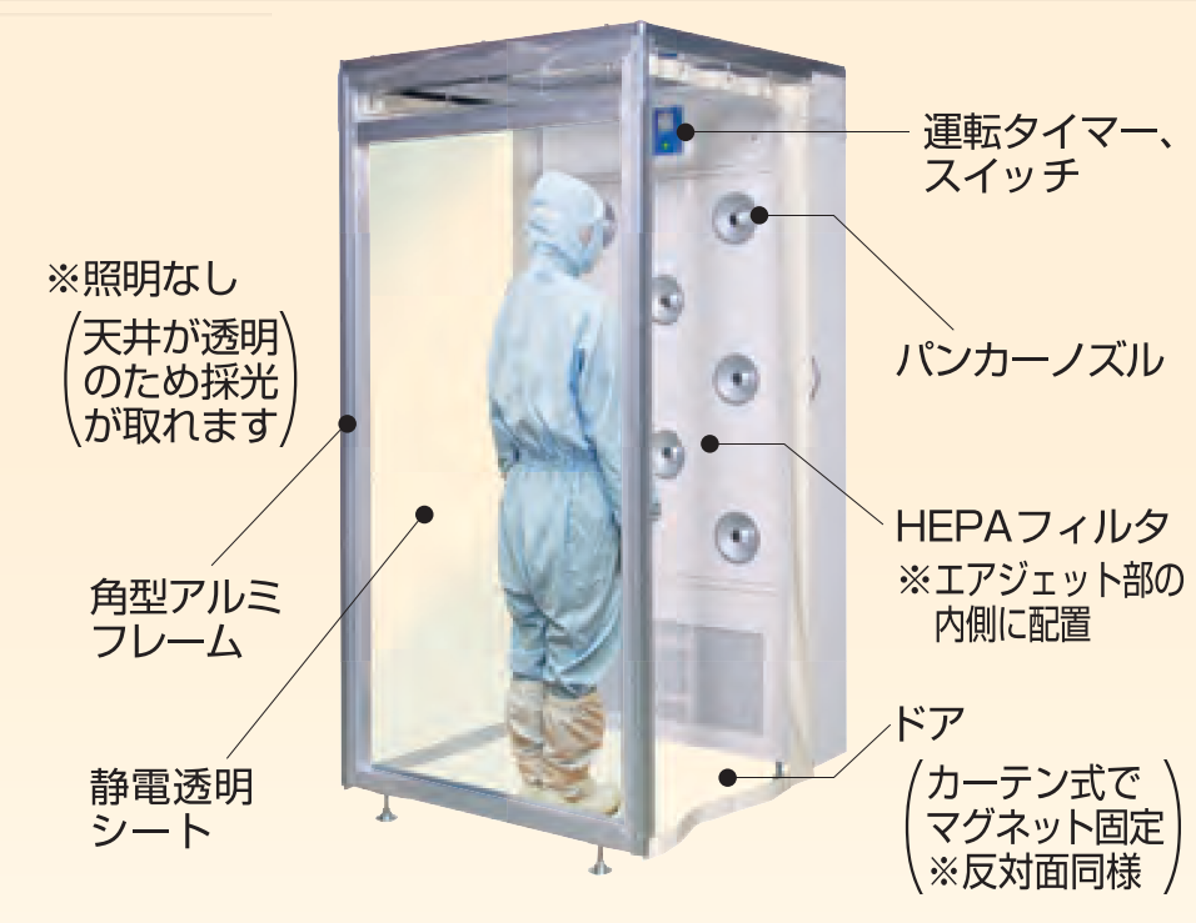

構造

構造図

エアシャワーの使い方

エアシャワーの使用方法(簡易型)

エアシャワーの使用方法(簡易型)

ダーティ側のカーテンを開け、シャワー室に入ります。※図は、エアシャワーを上からみた状態

エアシャワーの使用方法(簡易型)

ダーティ側のカーテンを閉め、運転開始スイッチを押します。タイマー設定に従ってエアジェットが運転するので、全身に満遍なく浴びてゴミやほこりを落としてください。

エアシャワーの使用方法(簡易型)

エアジェットの運転終了後、クリーンルームに入室します。

仕様

機種名 KAS-SS08
外観 外観
標準外形寸法(mm) W1060×H2035×D1000
構成 本体 クロムフリー鋼板メラミン焼付塗装(基本色:アイボリー)、アルミフレーム、静電透明シート
ドア カーテン式(静電透明シート)
送風機 ACターボファン×1
メインフィルタ HEPA
プレフィルタ 不織布
処理風量(m³/min) 9
吹出風量 18m/s以上
エアージェットノズル 樹脂製パンカーノズル×8
エアージェット起動 押しボタンスイッチ
騒音(dB) 65
電源 AC100V
消費電力(W) 最大 約800
設備電力 525VA以上
照明 なし
操作パネル 押しボタンスイッチ、ダイヤル式タイマー
質量(kg) 約130



資料ダウンロード

消耗品

品名 型式
交換用プレフィルタ KAS-PF01
交換用HEPAフィルタ KAS-HP01
